近日,萧山区人民广场北区人防和科创中心地下连接通道工程正式启动。通过该工程的建设实现已建科创中心待建人防工程地下二层的车行与人行的连通,实现“互联互通”的地下空间,其中顶管段长度约为74m。



01
“顶盾合一”的地下金刚

长跑我是盾构机,冲刺我是顶管机

长距离、曲线型、环境复杂的通道就用盾构;

短距离、直线型、环境一般的通道就用顶管。



工欲善其事必先利其器——异形断面隧道又有新突破


工欲善其事必先利其器——异形断面隧道又有新突破

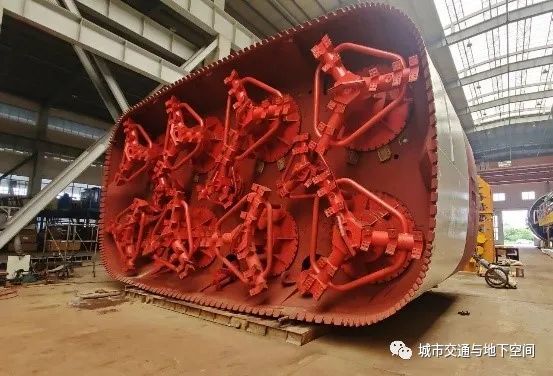

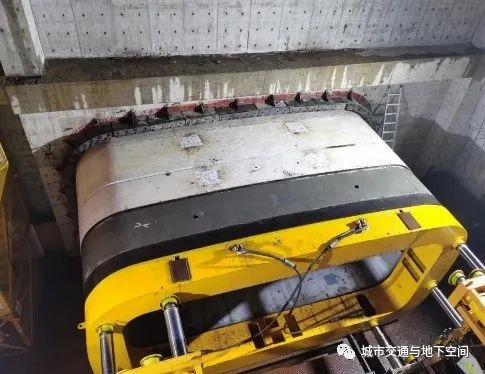

顶管段采用10.1mx5.3m矩形顶管掘进机施工,该大断面矩形顶管机由原矩形盾构机经过简单改装而成,原矩形盾构机先后完成了虹桥临空经济园区地下通道与国家会展地下通道的建设,是国内异形断面隧道的“先行者”。

通过这样的设计,实现了“一机两用”,根据工程的具体条件,可在“矩形盾构”与“矩形顶管”之间进行自由选择。长距离、曲线型、环境复杂的通道就用盾构;短距离、直线型、环境一般的通道就用顶管,这样使我们的设计产品具有更高的经济性,合理性,竞争性。




工欲善其事必先利其器——异形断面隧道又有新突破


满足不同环境、工况,实现柔性施工,效益优先。



02
“化整为零、快速施工”


隧道内净空为8.66mx3.86m,

管节宽度为1.5m,

单管节重量达到70t。

👇


工欲善其事必先利其器——异形断面隧道又有新突破

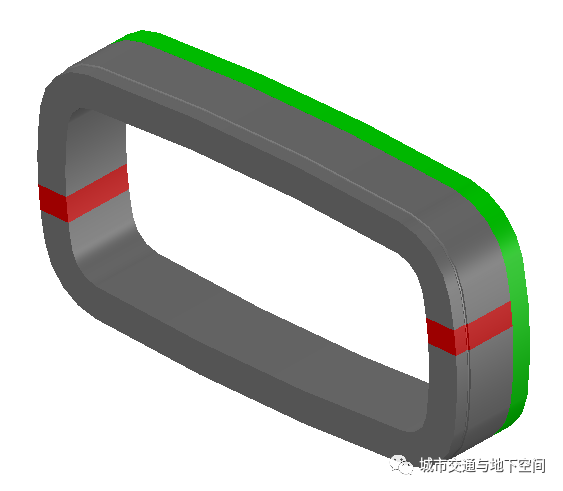

装配式管节

工欲善其事必先利其器——异形断面隧道又有新突破

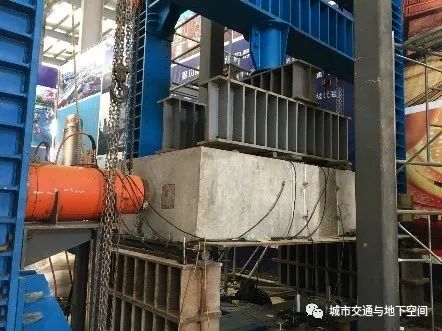

  • 为了减轻管节运输对公共交通的压力,设计研发团队创新地提出了装配式管节、现场接头浇筑的理念,实现“化整为零、快速施工”。通过有限元精细化模拟计算和接头原型试验研究验证了超高强混凝土(UHPC)浇筑接头受力性能可靠性和快速施工的可行性。





工欲善其事必先利其器——异形断面隧道又有新突破


03
“科研助力、工法升级”


工欲善其事必先利其器——异形断面隧道又有新突破

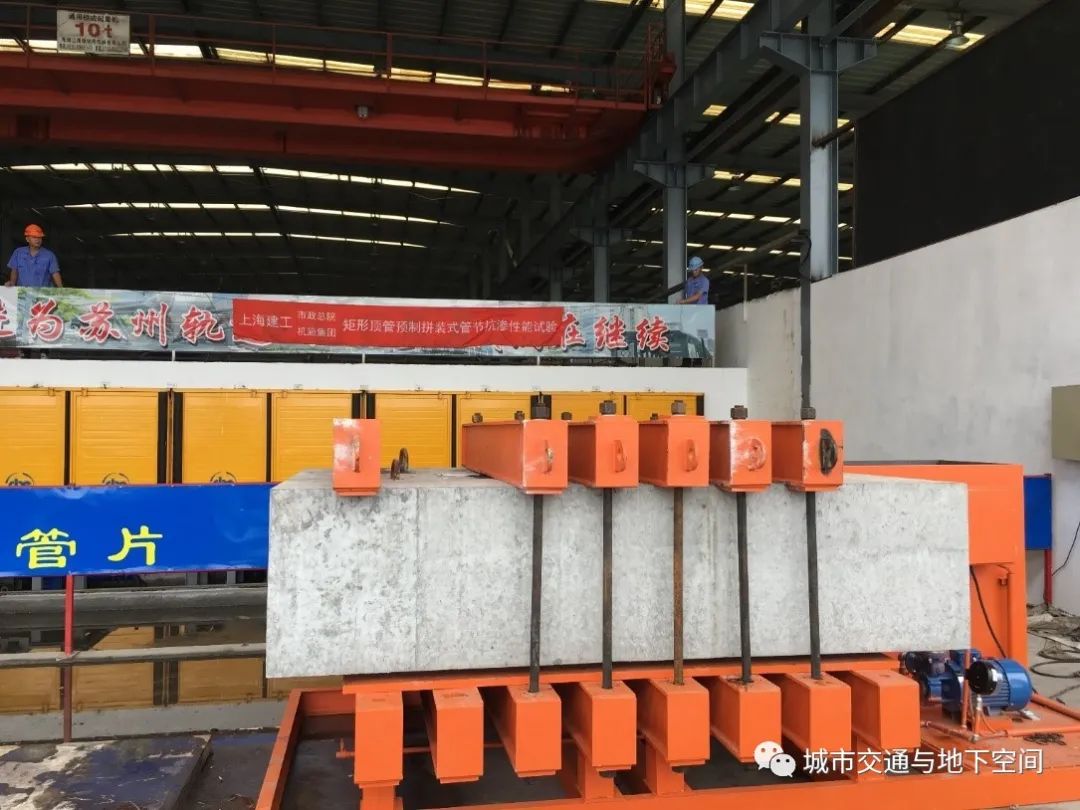

  • 超高强混凝土(UHPC)应用于管节接头、接缝的抗渗能力成为设计研究的难点。设计研发团队联合国内权威研究单位开展了交界面室内抗渗试验和1:1原型接缝抗渗试验,明确了接缝防水薄弱环节和渗流路径,提出了以自防水为主,辅以接缝特殊处理的防水措施,从而保证了结构的防水性能。目前顶管机正处于正常推进中,预计11月中旬实现贯通。





工欲善其事必先利其器——异形断面隧道又有新突破

本大断面顶管工程实践是大型掘进式矩形隧道技术又一次进步,高抗渗性、高性能混凝土接头的应用必将为地下结构装配式结构发展提供新的技术支撑。
