CSM工法应用案例



龙华街道 183 街坊 286B-3 地块商品房项目







工程概况



CSM工法案例-龙华街道 183 街坊



拟建“龙华街道 183 街坊 286B-3 地块商品房项目”位于上海市徐汇区,基 地东至天钥桥南路、南至 286B-1 地块(现为徐汇功能材料产业园及部分民宅)和 龙腾大道(规划)、西至喜泰路(规划)、北至夏泰浜路(规划)。本项目总用地面积 48389.7 平方米,总建筑面 积 192848.89 平方米(其中地上建筑面积 107348.15 平方米,地下建筑面积 85500.74 平方米),项目用地性质为居住商业办公综合用地。


本工程拟建建筑如下:1#~9#住宅楼、10#、11#商业楼、12#垃圾房、13#会所、14#住宅配套公建,另有门卫、岗亭和围墙。本工程设有整体地下室,地下 2 层,基础埋深约为 10.6m。本次拟建建筑物性质如下表:

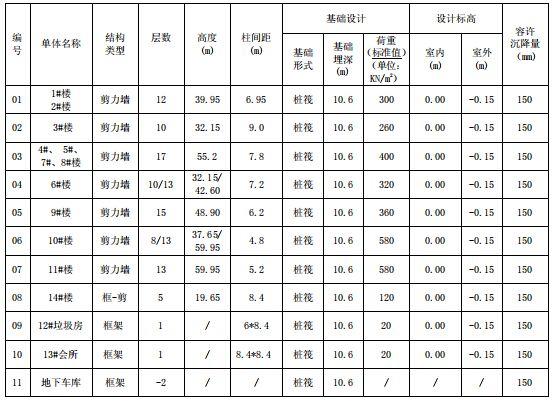

拟 建(构)筑物性质一览表CSM工法案例-龙华街道 183 街坊

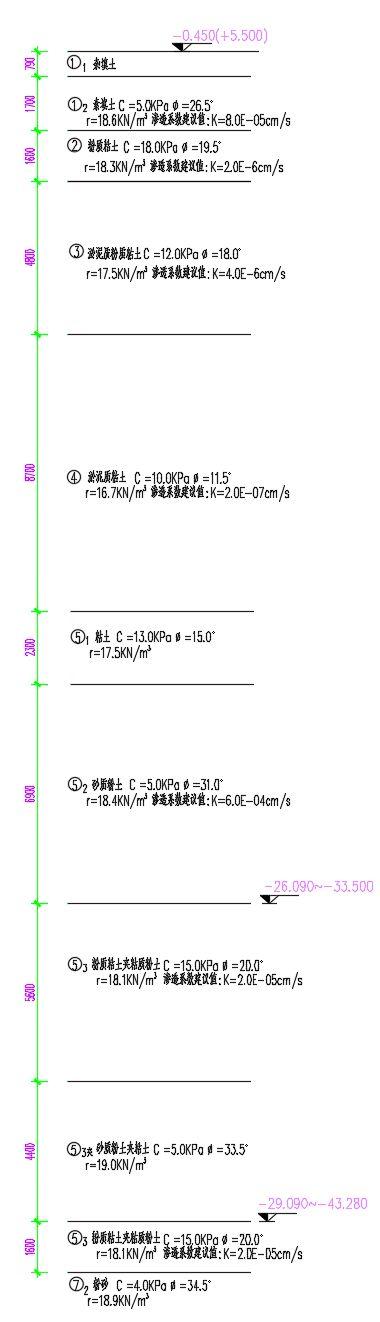

工程地质




CSM工法案例-龙华街道 183 街坊

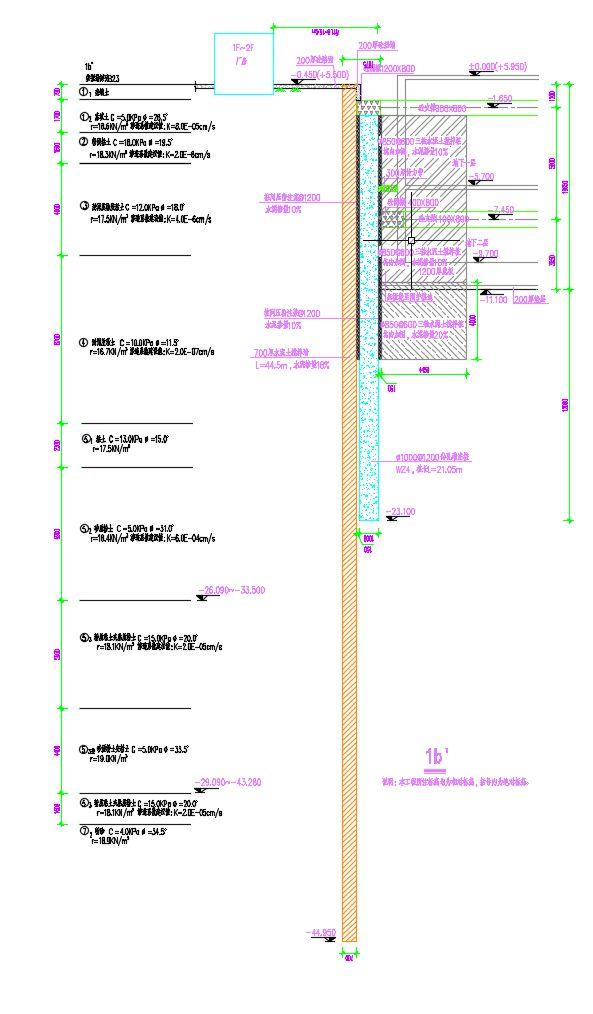

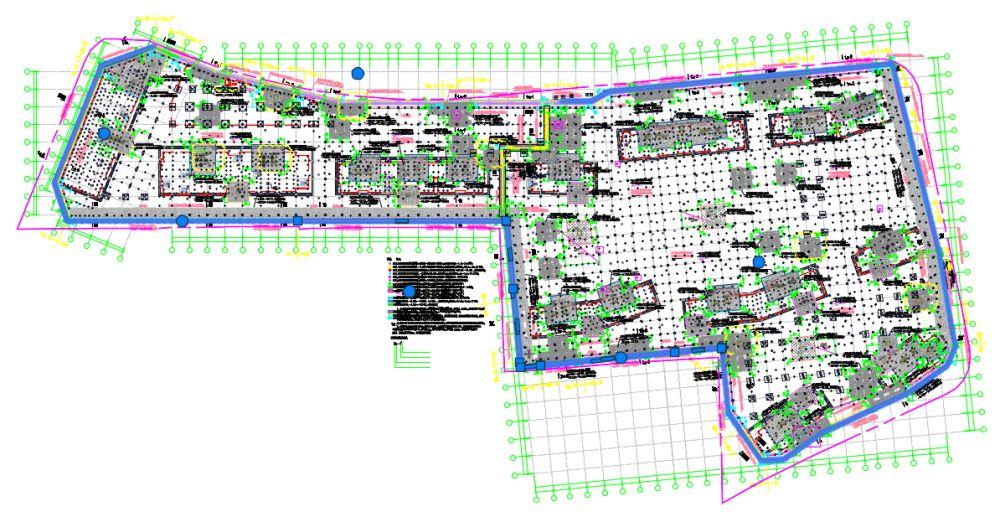

基坑支护设计方案




本工程地下室基坑围护方案根据基坑开挖深度、周围环境要求、工程投资等,本基坑围护采用等厚水泥土搅拌墙(槽宽700mm,槽深45米)施工。


CSM工法案例-龙华街道 183 街坊CSM工法案例-龙华街道 183 街坊

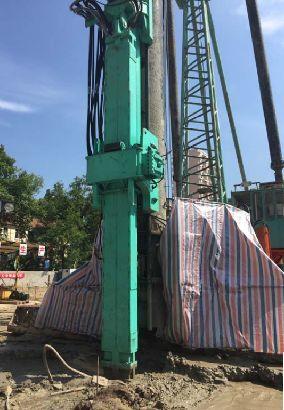

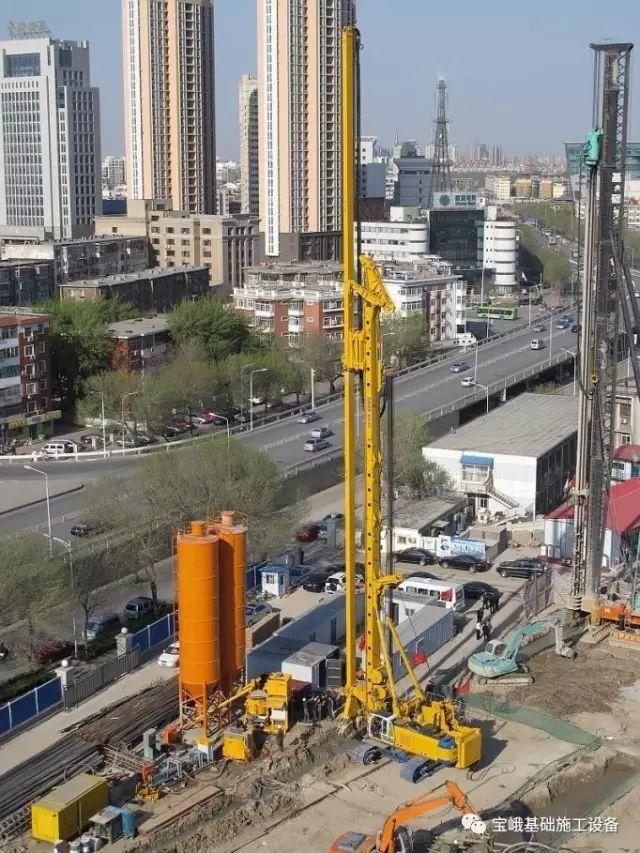

实施情况




等厚水泥土搅拌墙采用槽宽700的墙型,竖向铣削成墙,上下均喷注水泥浆液。


    CSM工法案例-龙华街道 183 街坊


CSM工法案例-龙华街道 183 街坊




来源:基础工程施工

编辑整理:项 敏












CSM工法


CSM工法案例-龙华街道 183 街坊




CSM工法 Cutter Soil Mixing (铣削深层搅拌技术)是一种创新性深层搅拌施工方法。此工艺源于德国宝峨公司双轮切铣技术,是结合现有液压铣槽机和深层搅拌技术进行创新的岩土工程施工新技术。通过对施工现场原位土体与水泥浆进行搅拌,可以用于防渗墙、挡土墙、地基加固等工程。与其他深层搅拌工艺比较,CSM工法对地层的适应性更高,可以切削坚硬地层(卵砾石地层、岩层)。

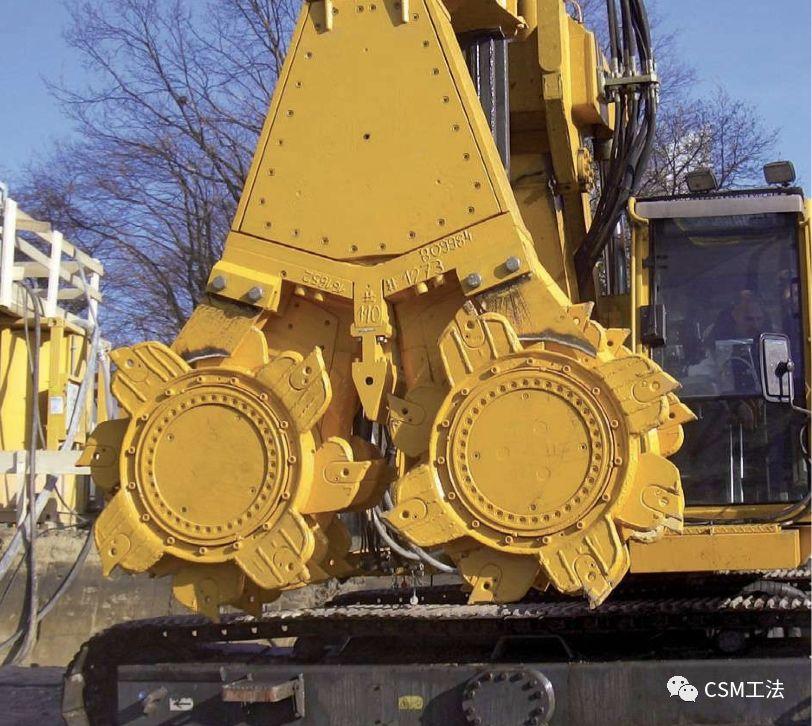

双轮铣深搅设备(CSM)特点



施工效率高

双轮铣拥有两个大扭矩齿轮箱,铣轮上切割齿布局设计合理、切削能力强、施工效率高;


地层适应范围更广

能够在坚硬的地层进行深层搅拌施工,克服了传统的多轴搅拌系统不能在坚硬地层施工的缺点;源于双轮铣技术,该工法具有一定的入岩能力,能够截断地下水通过墙底风化岩进行渗透的途径;


墙体垂直度更好

双轮铣设备中具有高精度垂直度传感器,施工中可以通过电脑动态监测成槽的垂直度,利用双轮铣设备所配置的纠偏系统及时调整,确保墙体精度;


墙体质量更好

通过电脑控制水泥浆液注入量、水泥浆和土体混合均匀,从而墙体均匀度及质量好、材料利用率高,较其他搅拌工艺,可以节约材料;


施工过程更加环保

直接将原状地层做为建筑材料,弃土和弃浆量总量小,节能环保,符合基础施工技术发展的趋势;


施工阶段扰动低

施工阶段几乎没有震动,采用原位搅拌,对周边建筑物基础扰动小,可以贴近建筑物施工;

墙体的深度更大

导杆式双轮铣深搅设备,施工深度可达53m,

悬吊式双轮铣深搅设备,施工深度可达80m。


CSM工法案例-龙华街道 183 街坊

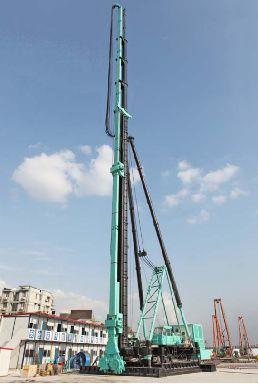

导杆式 CSM工法主机

CSM工法案例-龙华街道 183 街坊

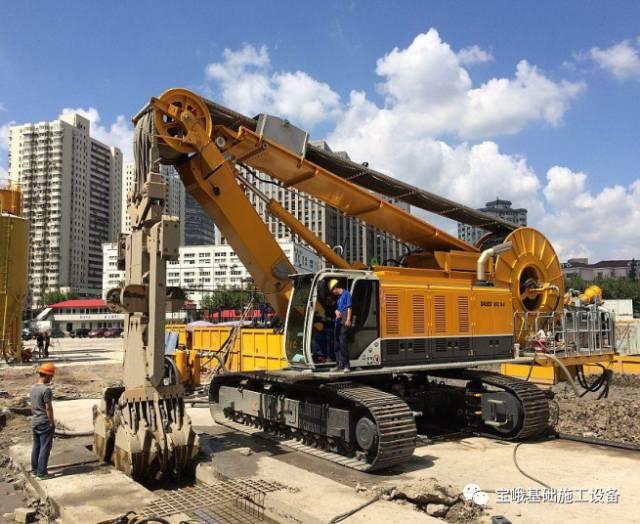

悬吊式  CSM工法主机
