「RED HILL 1967」创造馆

(世界打桩机博物馆)

▍日本·「RED HILL 1967」

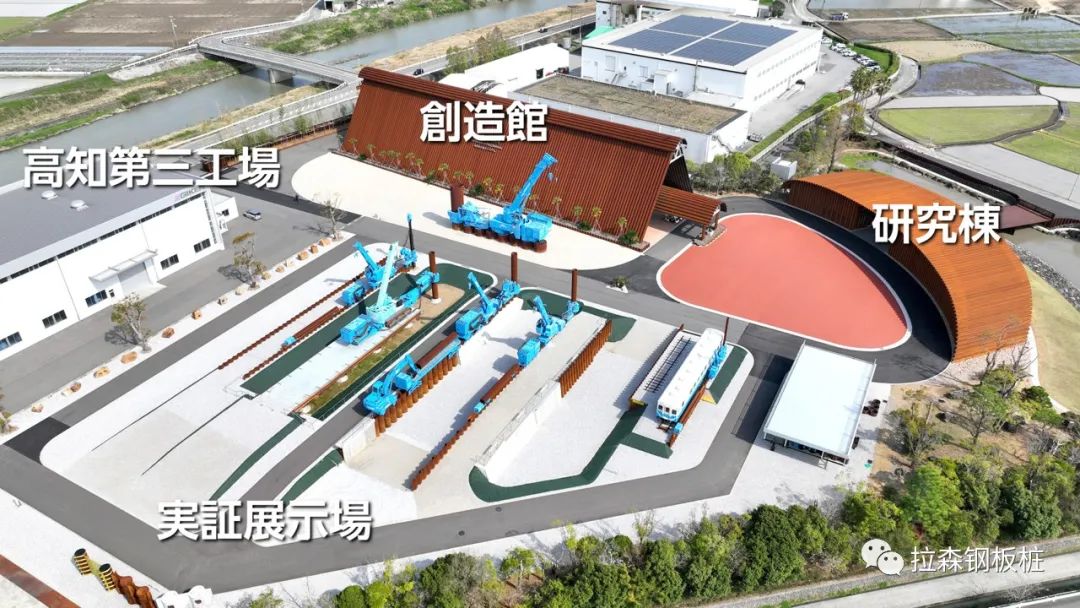

日本技研（Giken）新建的RED HILL 1967设施

给客户和大众展示静压原理的优越性

采用拉森钢板桩作为世界打桩机械博物馆和研究大楼的主要结构材料

世界打桩机博物馆-日本技研创造馆

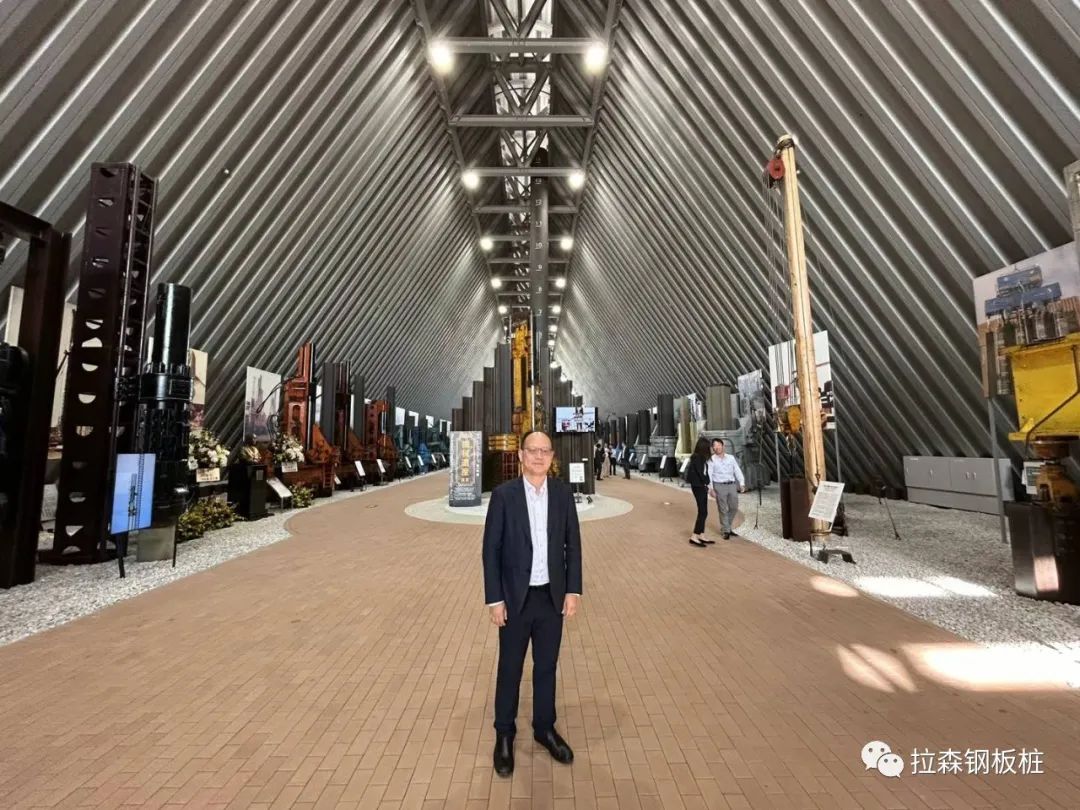

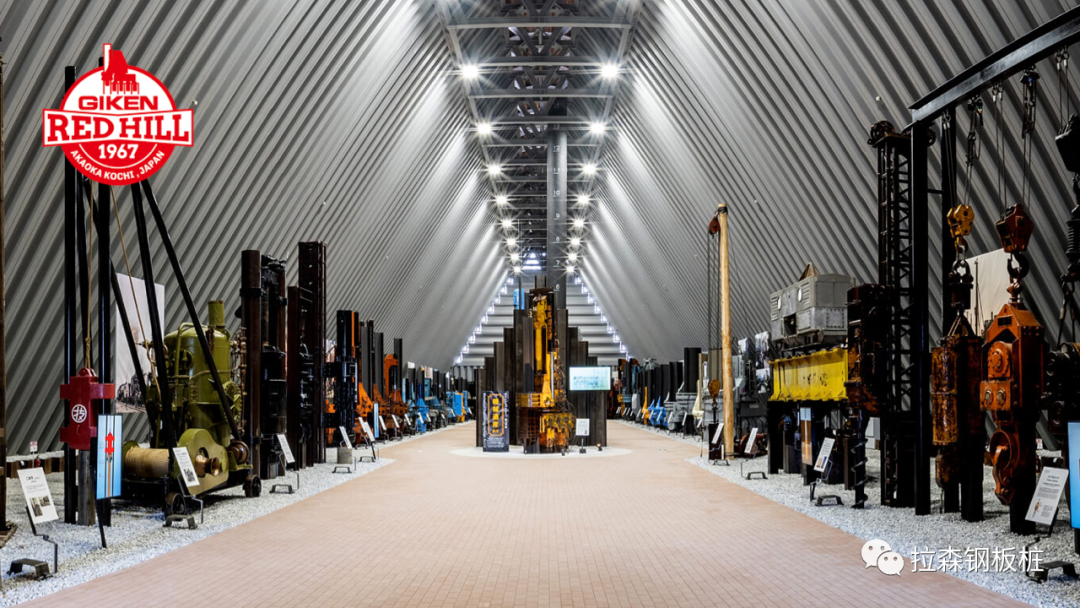

▍创造馆是世界上唯一以打桩机为主题的博物馆

以被认定为机械遗产的静压1号机为首，展示了日本技研集团引以为豪的历代发明、开发品和原理不同的世界打桩机等实机共50台。用面板或视频解说压入机的进化历史和打桩的施工原理的差异。

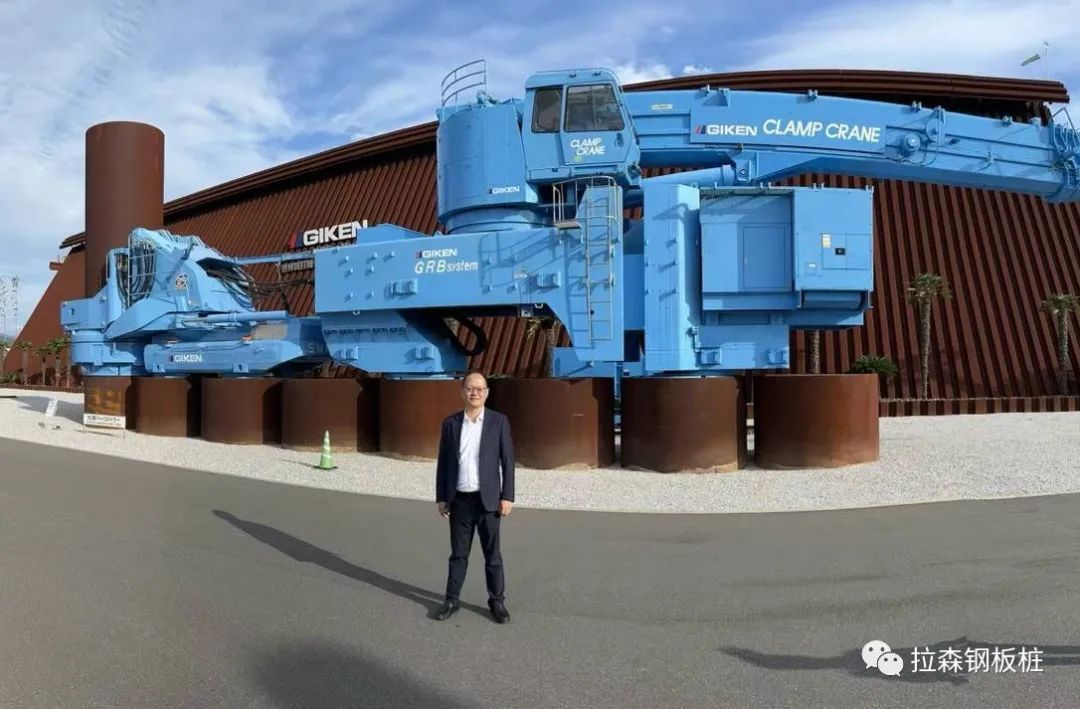

▍外观

主要构造材料以钢板桩为应用约束地基隔震，在软弱地基上设置了钢制的直接基础，是世界第一座使用此工艺的建筑。

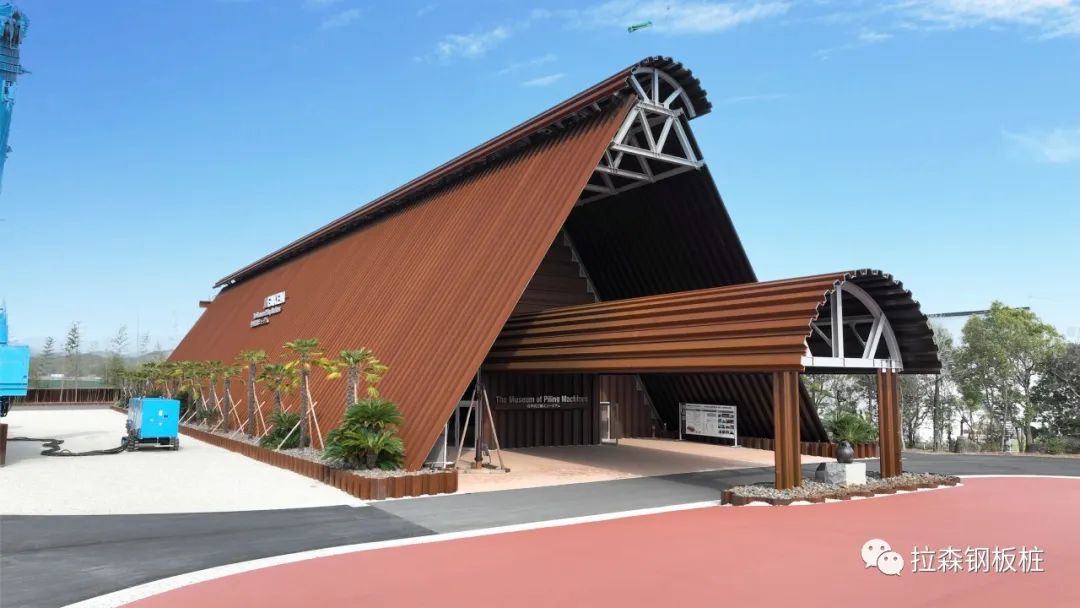

世界打桩机博物馆-日本技研创造馆 ▲ 创造馆（世界打桩机博物馆）

创造馆宽28m，长95m，高18m。

屋顶和墙壁上的钢板桩长度为20m。

它是总共使用了280根宽度为600mm的钢板桩。

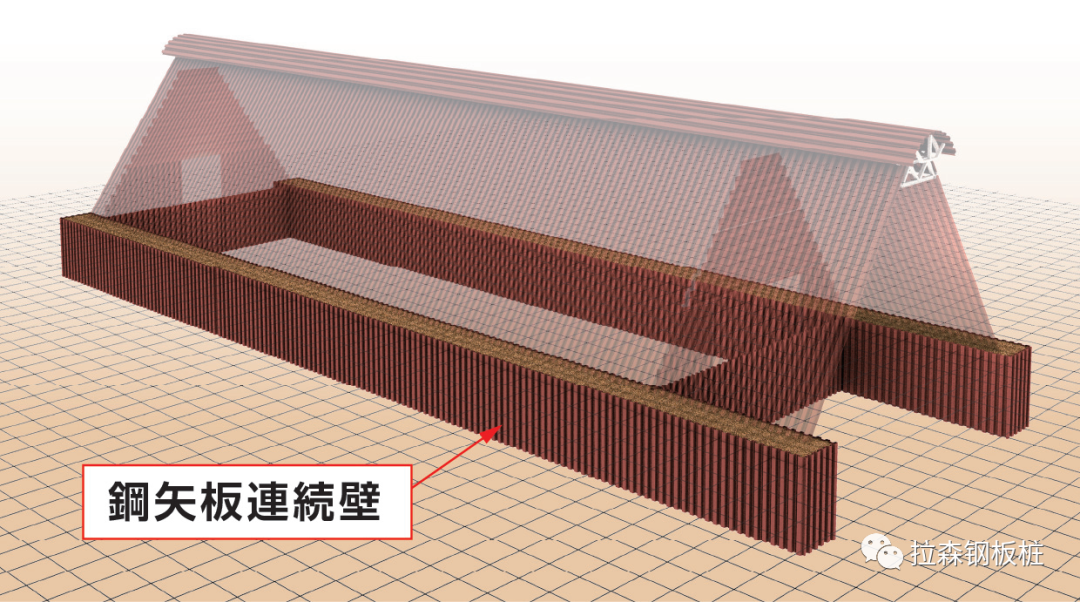

约束地基隔震

通过包围建筑物基础地基，可以抑制地震引起的液化程度和液化地基的侧向流动。

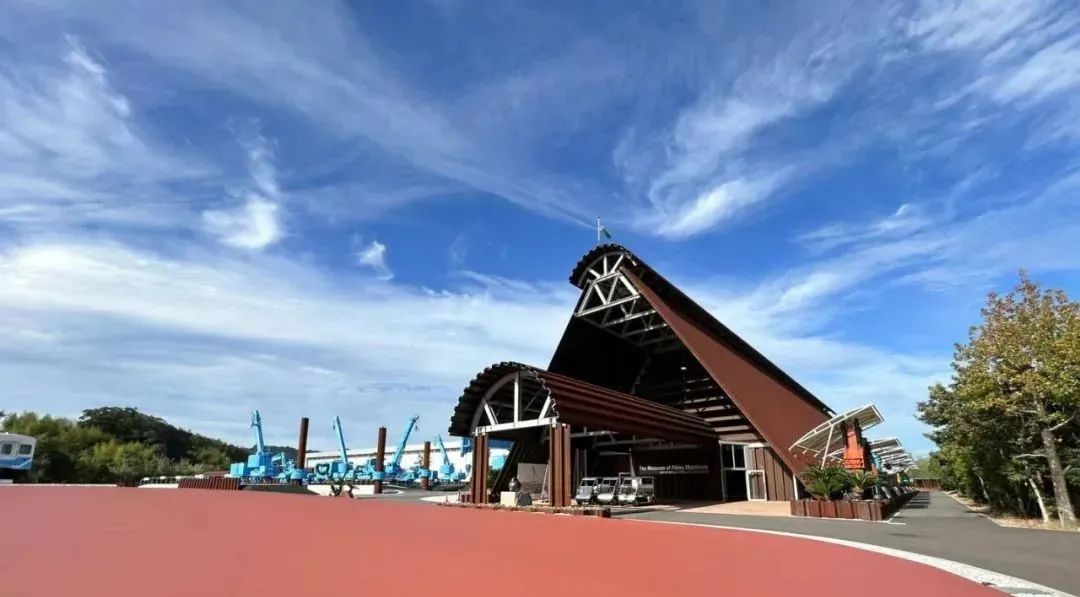

世界打桩机博物馆-日本技研创造馆 ▲ 创造馆（世界打桩机博物馆）

▍历史机器

机器遗产认定

静压植桩机1号机 KGK-100A

1975年诞生的该机，通过技研公司创始人北村精男发现的压入原理的实用化，在世界上首次实现了清除被认为是建设公害元凶的打桩工程的振动、噪音的施工方法。

2021年，作为代表日本的机械被认定为一般社团法人日本机械学会的“机械遗产”。

▍其他机器

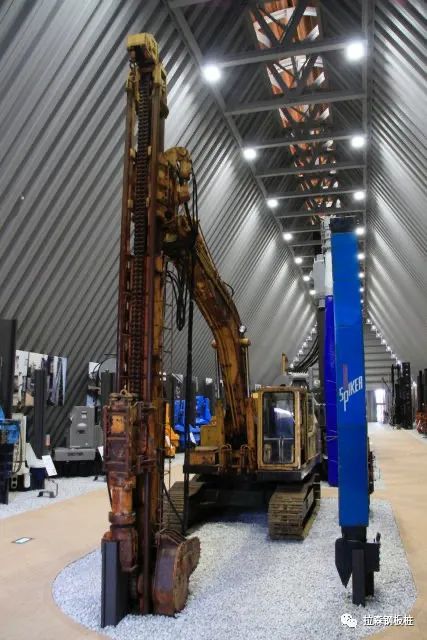

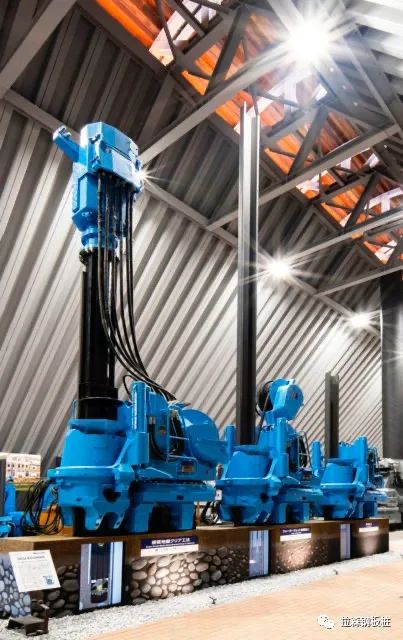

展示机械示例

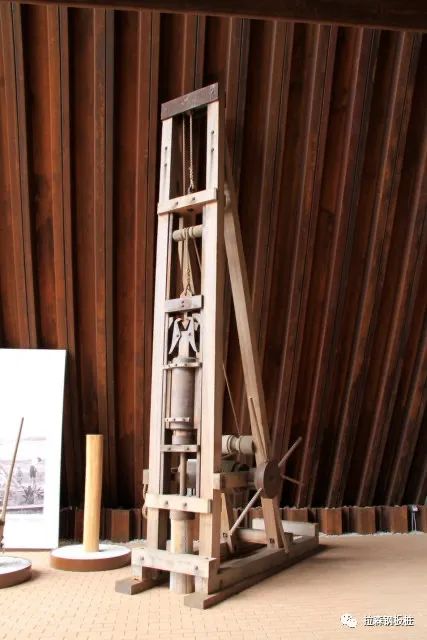

	人力打桩机这是机械化发展之前，用人力抬起铁砝码和木制砝码，使其落下并打入桩时的装置。

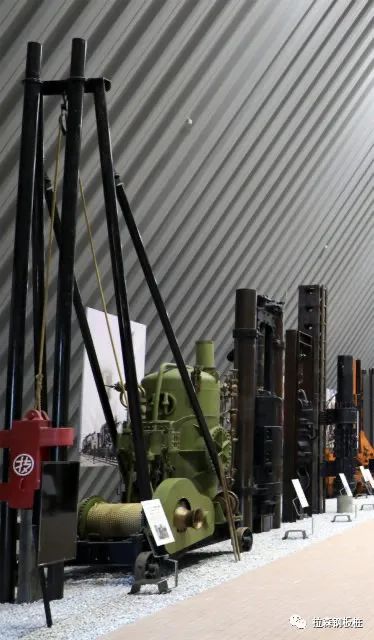

	击打式打桩机利用蒸汽和柴油发动机等，用锤子和砝码打击打入木桩。

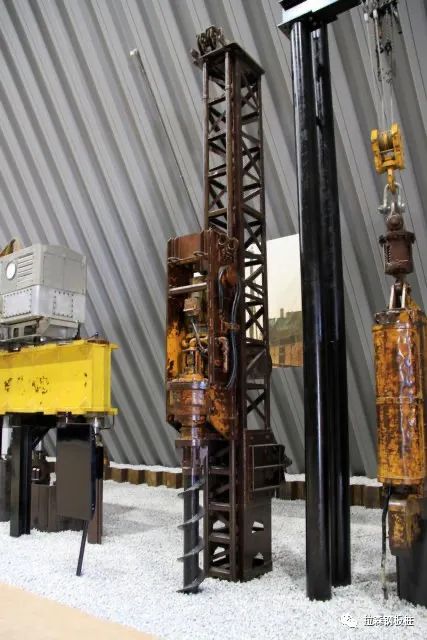

	振动式或中挖式打桩机还展示了产生上下方向的振动使桩自沉的振动式打桩机和在地面上挖洞埋入桩的中挖式打桩机。

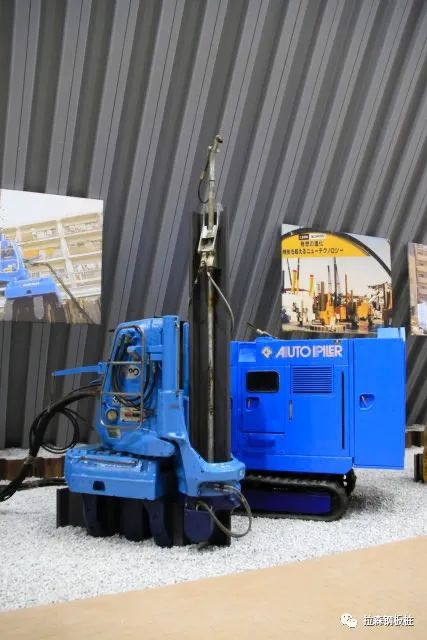

	U形钢板桩400mm静压植桩机‍‍‍‍‍‍‍ 日本国内最普遍使用的400mm宽钢板桩的静压植桩机。

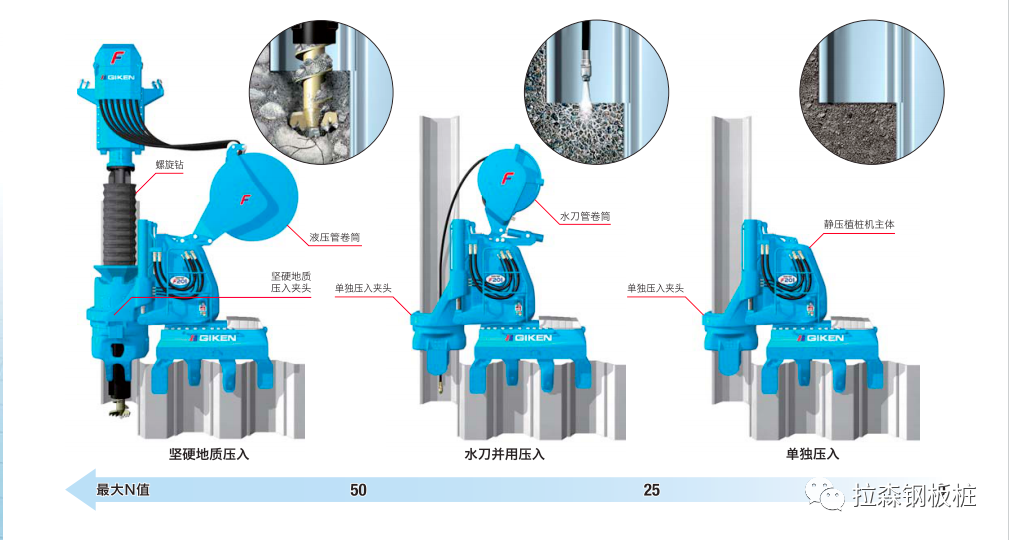

	克服硬质地质的静压植桩机是为了在基岩等坚硬地层上打入钢板桩而开发的静压植桩机。
	适用于各种桩材的静压植桩机这是一种适用于欧美广泛使用的Z形钢板桩等各种形状的钢板桩的静压植桩机。

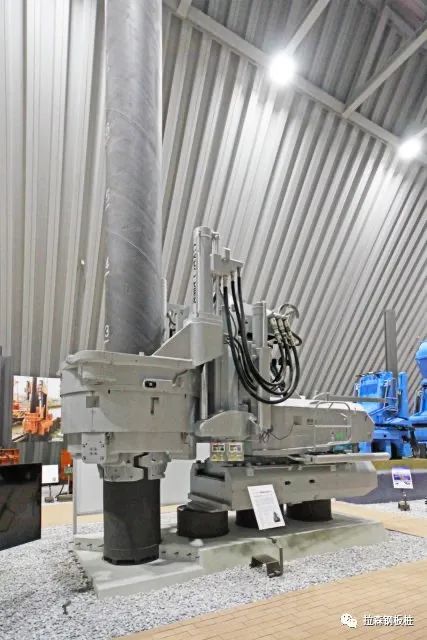

	螺旋静压钢管桩机这是一种支持“螺旋静压工艺”的旋转切削压入机，通过前端带钻头的钢管桩冲压钢筋混凝土等障碍物，无需拆除现有结构物就能强化功能的更新。
	开发的其他打桩机拔桩机开发了静压植桩机以外的压入机、拔桩专用机等。
