浦东新区民乐大型居住社区D02-01动迁房地块FCW五轴搅拌桩


工程概况

FCW五轴搅拌桩工程应用案例十

浦东新区民乐大型居住社区D02-01动迁房地块

建场地位于上海浦东新区惠南镇,基地北至规划拱荣路,南至规划四通河,西至规划听惠路,东至规划听明路。基地用地面积33980㎡,总建筑面积112472㎡。

拟 建 物 性 质 一 览 表                FCW五轴搅拌桩工程应用案例十

工程地质

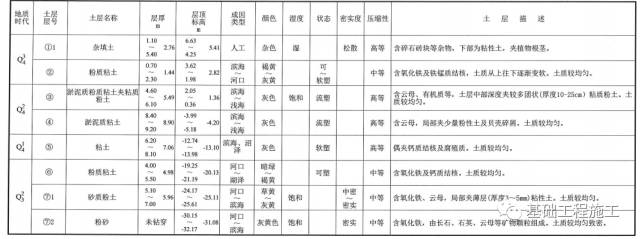

地层特性表

FCW五轴搅拌桩工程应用案例十

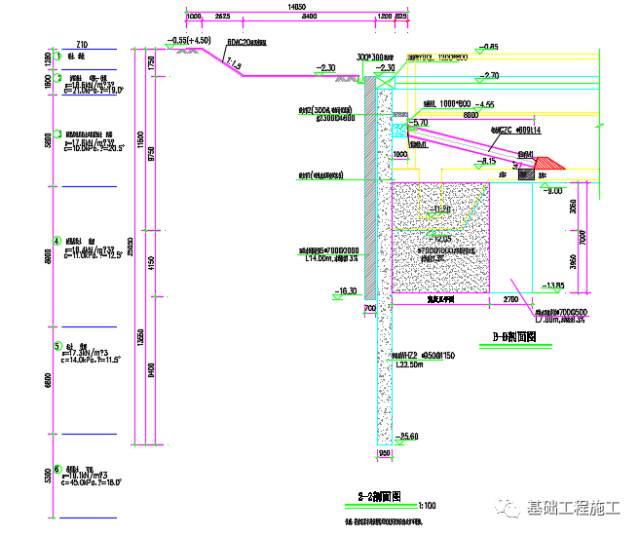

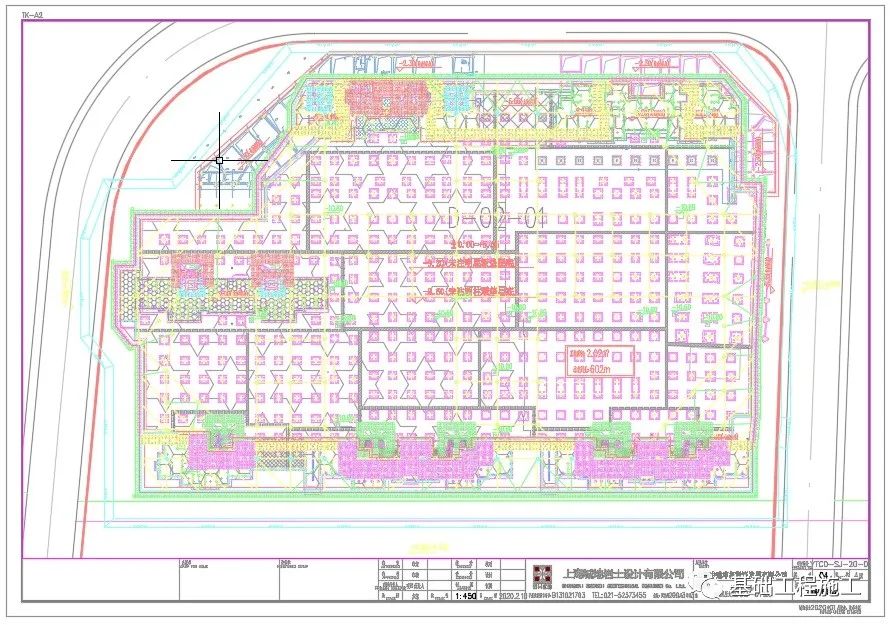

基坑支护设计方案

针对本工程的基坑开挖深度、面积、场地内的土层地质及周边环境等实际情况,遵循“安全可靠、造价及工期最优化、保护环境”的基本原则,通过几种围护结构的比较,最终确定本工程采用围护方案如下:钻孔灌注桩排桩围护墙+五轴止水帷幕,第一道支撑采用混凝土支撑,第二道支撑采用全钢支撑。

FCW五轴搅拌桩工程应用案例十FCW五轴搅拌桩工程应用案例十

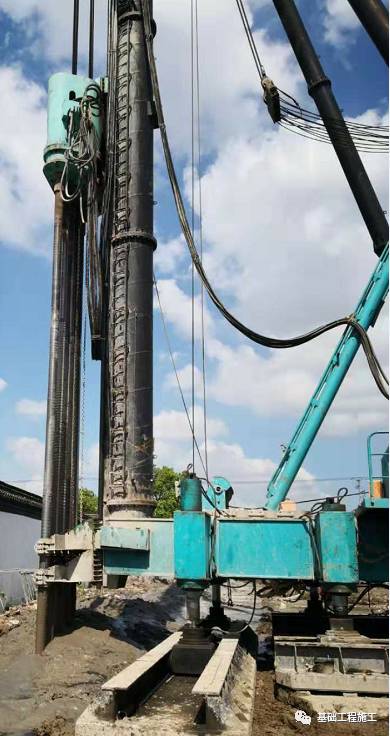

实施情况

喷浆搅拌时钻头的下沉速度为:1m~2m/min,提升速度为:1~1.5m/min。。 钻机在钻孔下沉和提升过程中,匀速下钻、匀速提升。五轴水泥土搅拌桩在下沉和提升过程中均应注入水泥浆液。

经常进行现场实测压浆泵的流量、泥浆比重、浆液配合比与电脑数据相比较,使理论数据与实测数据相吻合,确保桩体的成桩质量。

FCW五轴搅拌桩工程应用案例十

FCW五轴搅拌桩工程应用案例十



FCW工法

FCW五轴搅拌桩工程应用案例十
技术基本原理
无置换五轴水泥土搅拌桩(墙)采用上下喷浆式工艺,将水泥与土体原位强制搅拌,提高搅拌的均匀性,避免加固土体上下流动;搅拌下沉时下喷浆口喷浆,搅拌上升时上喷浆口喷浆;搅拌下沉过程中通过土层平衡系统超前按置换率取出原状土体,实现加固土体水土压力的平衡;一下一上(两次搅拌与两次喷浆同步)完成一幅桩墙施工;依次搭接或套打施工,直至完成全部桩墙。
FCW五轴搅拌桩工程应用案例十
技术特点
1、 采用5根并排钻杆的布置形式,提升了一次作业功效,有效减少搭接冷缝的出现; 2、采用钻杆内喷浆方式,可在下沉掘进的同时进行搅拌,提升搅拌功效; 3、配备变频电机的送浆系统,人为控制不同深度变量喷浆,随时调节浆量 4、桩架具有步履式或履带式的自动行走功能,降低了劳动强度,提升了作业功效; 5、采用桩土非置换模式,较双轴搅拌桩节省施工时间,较三轴搅拌桩造价更低,环境污染小。 6、钻进深度可达45m(普通双轴搅拌桩机只能钻进约18m)。
FCW五轴搅拌桩工程应用案例十 FCW五轴搅拌桩工程应用案例十
适用范围
可用于水闸、泵站等水利工程地基处理(正常固结的淤泥与淤泥质土、粉土、饱和黄土、素填土、黏性土以及无地下河的饱和松散砂土等)。技术规模化可应用于水利工程基坑的止水帷幕、地下连续墙槽壁加固、围护墙(内插芯材)、软土地基加固等。

FCW五轴搅拌桩工程应用案例十

来源:基础工程施工 编辑整理:项 敏 (如涉侵权,请回复公众号)
