工程概况
上海览海西南骨科医院新建项目

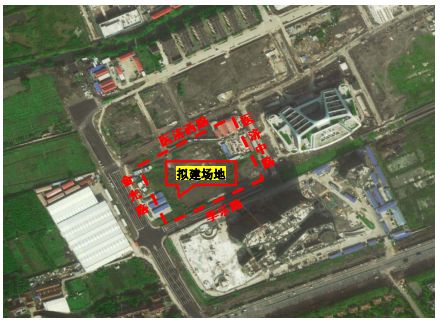

拟建场地位于闵行区上海新虹桥医学中心内,南侧临季乐路,北临医济中路,东临医济西路,西临金光路。
根据勘察任务委托书,拟建物性质如下:

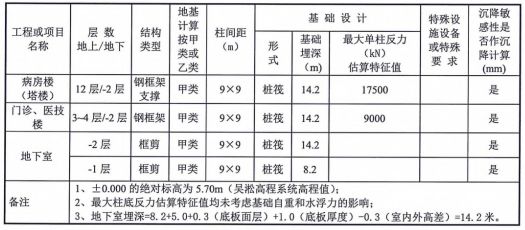

拟 建 物 性 质 一 览 表 表1.1

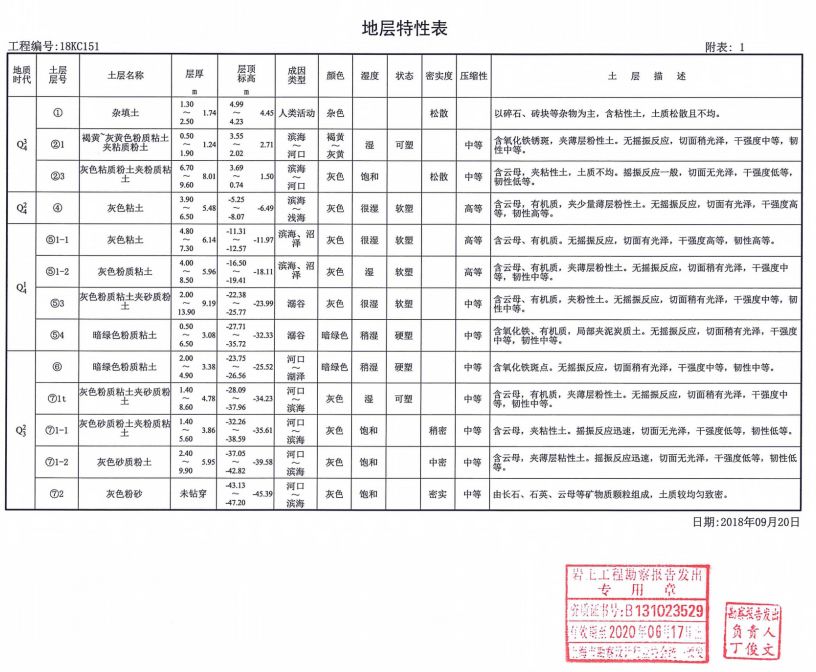

工程地质

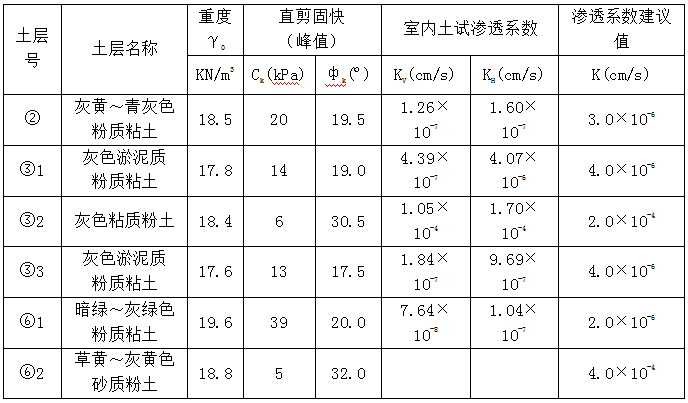

基坑围护设计参数一览表 表1.2

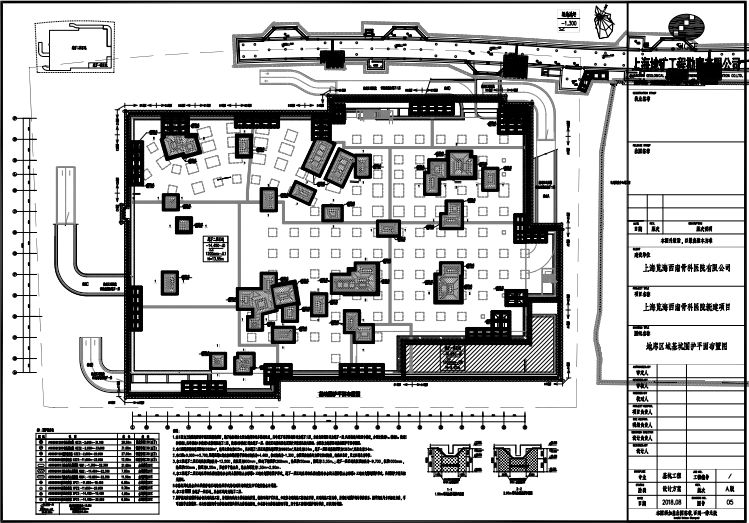

基坑支护设计方案
针对本工程的基坑开挖深度、面积、场地内的土层地质及周边环境等实际情况,遵循“安全可靠、经济合理、保护环境”的基本原则,通过几种围护结构的比较,最终确定本工程采用顺作法施工,围护方案如下:主基坑:钻孔灌注桩+三道钢筋混凝土支撑 坡道A&D:钻孔灌注桩+一~三道支撑(一、二道钢筋混凝土支撑;第三道型钢支撑)坡道B:五轴水泥土搅拌桩坡道C:钻孔灌注桩+一道钢筋混凝土支撑
实施情况

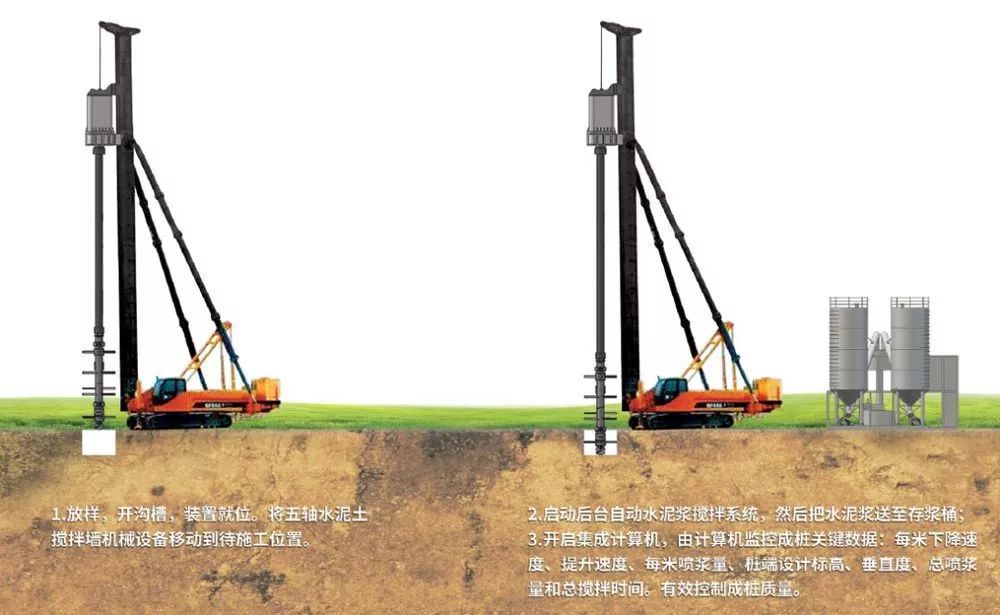

喷浆搅拌时钻头的下沉速度为:1m~2m/min,提升速度为:1~1.5m/min。。 钻机在钻孔下沉和提升过程中,匀速下钻、匀速提升。五轴水泥土搅拌桩在下沉和提升过程中均应注入水泥浆液。经常进行现场实测压浆泵的流量、泥浆比重、浆液配合比与电脑数据相比较,使理论数据与实测数据相吻合,确保桩体的成桩质量。
FCW工法
技术基本原理

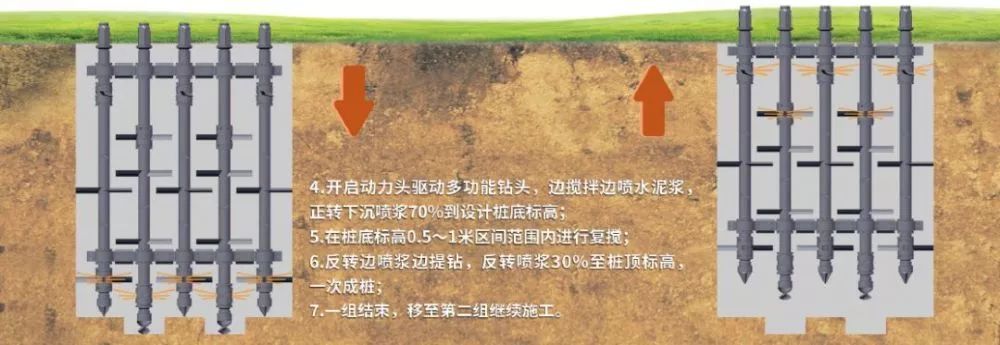

无置换五轴水泥土搅拌桩(墙)采用上下喷浆式工艺,将水泥与土体原位强制搅拌,提高搅拌的均匀性,避免加固土体上下流动;搅拌下沉时下喷浆口喷浆,搅拌上升时上喷浆口喷浆;搅拌下沉过程中通过土层平衡系统超前按置换率取出原状土体,实现加固土体水土压力的平衡;一下一上(两次搅拌与两次喷浆同步)完成一幅桩墙施工;依次搭接或套打施工,直至完成全部桩墙。
技术特点
1、 采用5根并排钻杆的布置形式,提升了一次作业功效,有效减少搭接冷缝的出现;
2、采用钻杆内喷浆方式,可在下沉掘进的同时进行搅拌,提升搅拌功效;
3、配备变频电机的送浆系统,可人为控制不同深度变量喷浆,随时调节浆量;
4、桩架具有步履式或履带式的自动行走功能,降低了劳动强度,提升了作业功效;
5、采用桩土非置换模式,较双轴搅拌桩节省施工时间,较三轴搅拌桩造价更低,环境污染小。
6、钻进深度可达45m(普通双轴搅拌桩机只能钻进约18m)。
适用范围
可用于水闸、泵站等水利工程地基处理(正常固结的淤泥与淤泥质土、粉土、饱和黄土、素填土、黏性土以及无地下河的饱和松散砂土等)。技术规模化可应用于水利工程基坑的止水帷幕、地下连续墙槽壁加固、围护墙(内插芯材)、软土地基加固等。
