嘉定研发中心及配套办公基地建设项目FCW五轴搅拌桩

嘉定研发中心及配套办公基地建设项目

工程概况

嘉定研发中心及配套办公基地建设项目处于上海市嘉定区工业开发区1704地块，新培路西南侧、汇发路东南侧。

项目概况如下：

本项目拟建物主要由 1 幢 12F 研发设计楼（高度 60m）、2F 展厅（高度 14.8m）及 2F 地下车库组成。总用地面积 11619 平方米总建筑面积约 41525 平方米，地上建筑面积约 31228 平方米，地下建筑面积约 9215 平方米。

FCW五轴搅拌桩工程应用案例十三

嘉定研发中心及配套办公基地建设项目区位图

FCW五轴水泥土搅拌桩内插H型钢围护

5φ700@2500 五轴搅拌桩，桩长 11.25m，水泥掺入量 20%，内插H500*300*11*18型钢，型钢长度12m。

FCW五轴搅拌桩工程应用案例十三

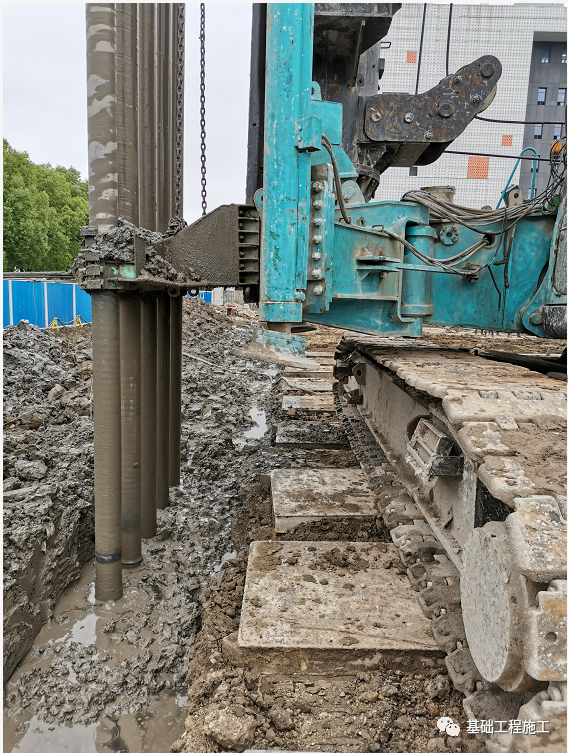

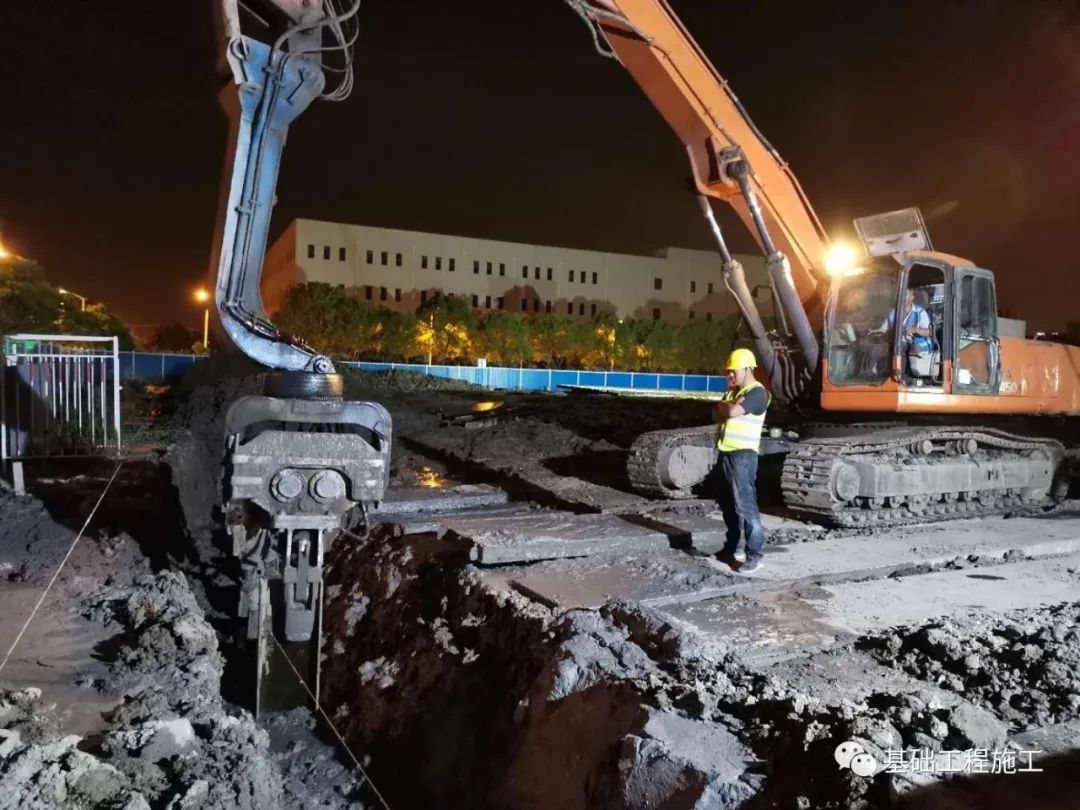

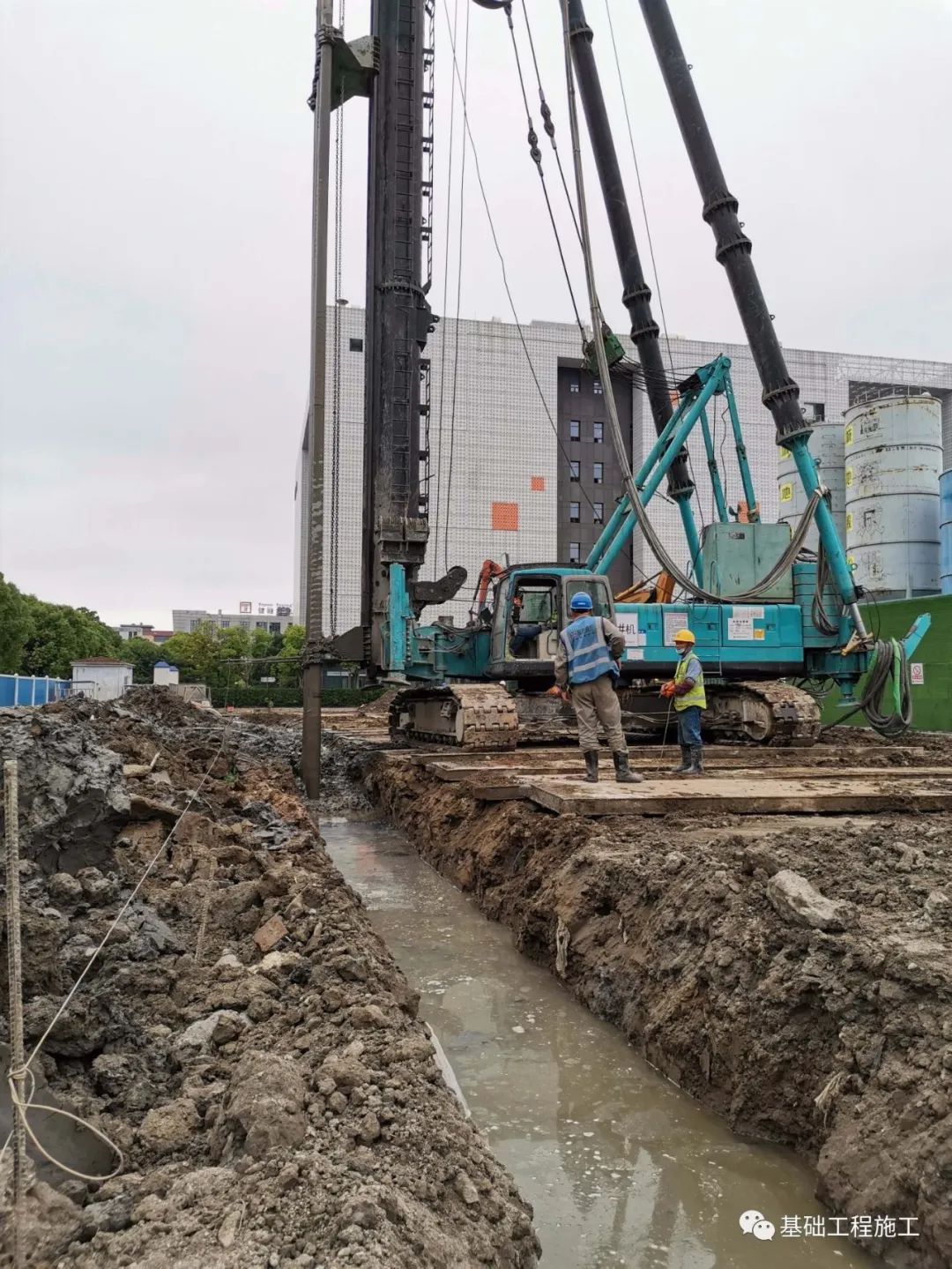

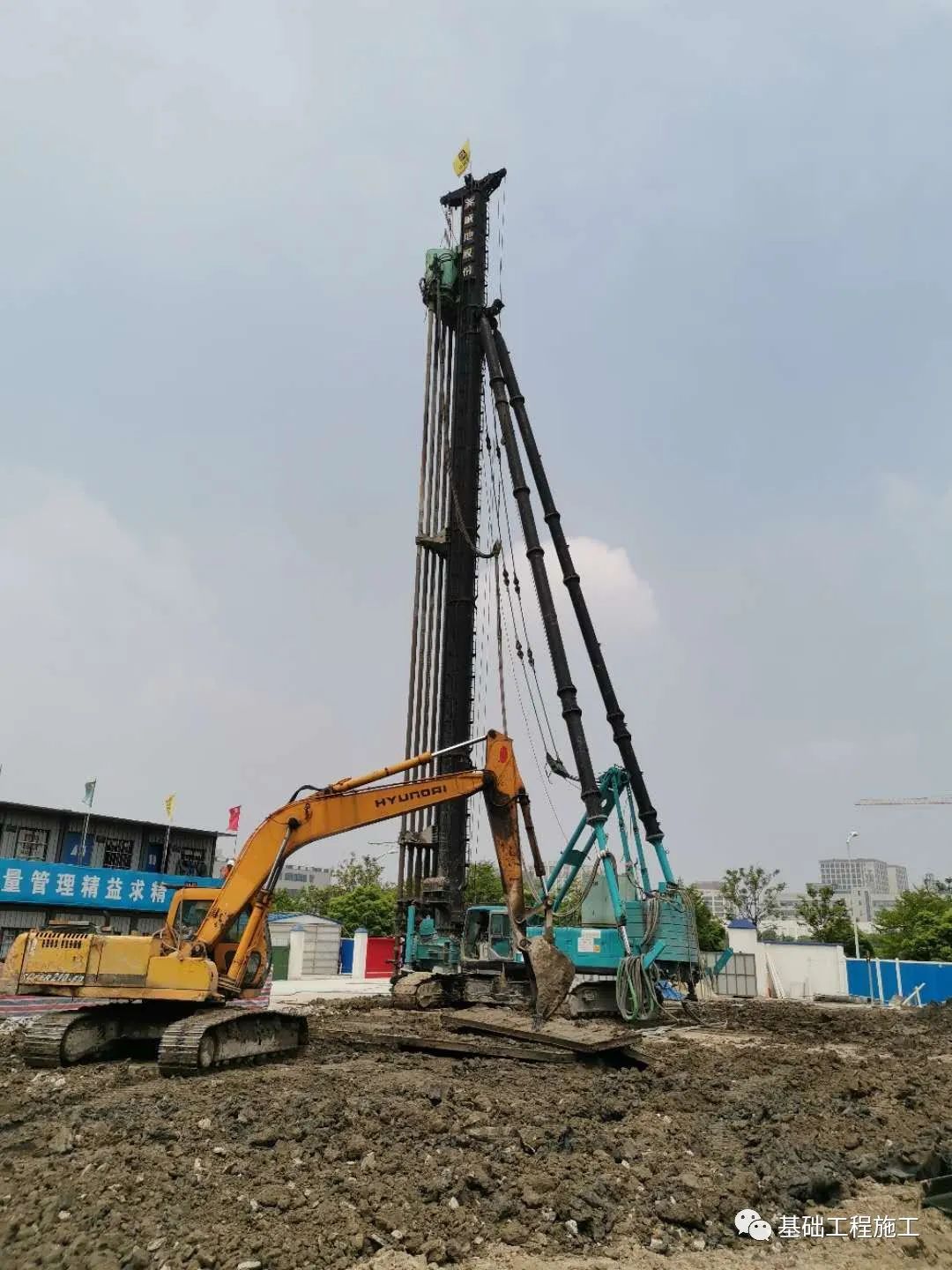

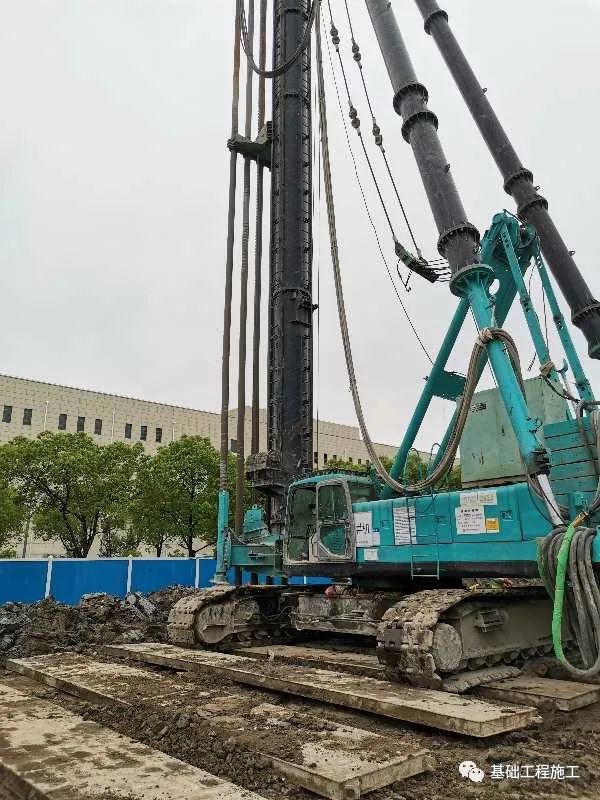

施工现场

FCW五轴搅拌桩工程应用案例十三

FCW工法

技术基本原理

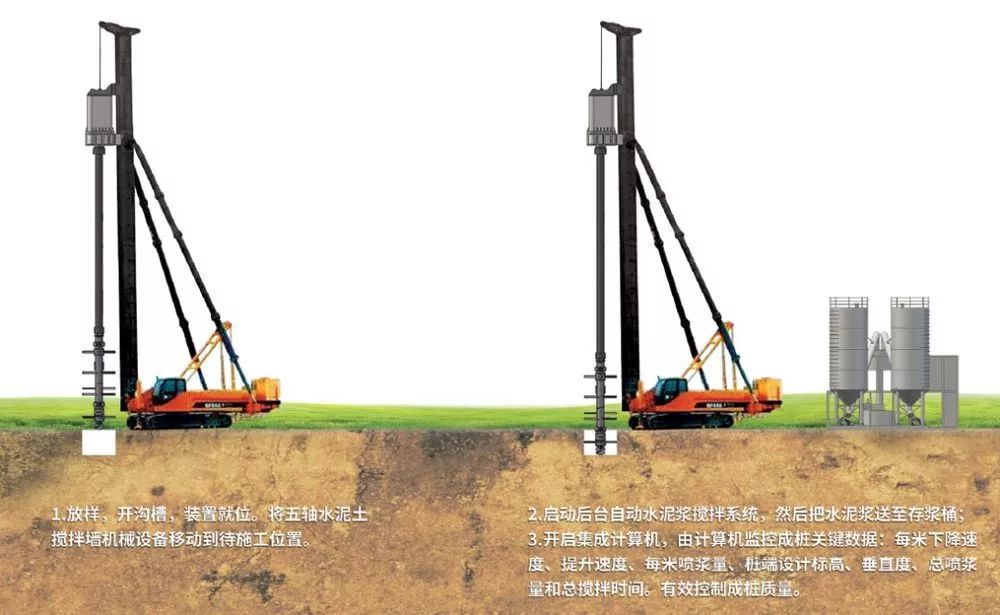

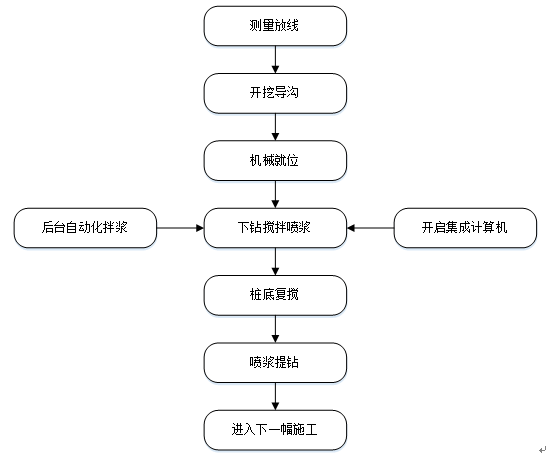

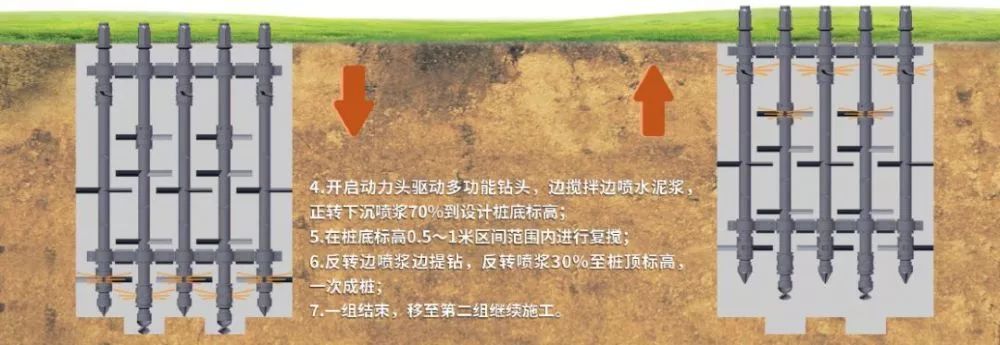

无置换五轴水泥土搅拌桩（墙）采用上下喷浆式工艺，将水泥与土体原位强制搅拌，提高搅拌的均匀性，避免加固土体上下流动；搅拌下沉时下喷浆口喷浆，搅拌上升时上喷浆口喷浆；搅拌下沉过程中通过土层平衡系统超前按置换率取出原状土体，实现加固土体水土压力的平衡；一下一上（两次搅拌与两次喷浆同步）完成一幅桩墙施工；依次搭接或套打施工，直至完成全部桩墙。

技术特点

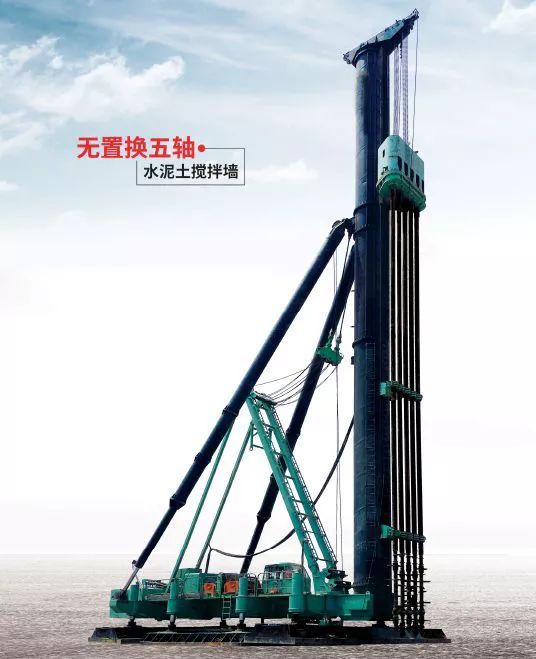

1、采用5根并排钻杆的布置形式，提升了一次作业功效，有效减少搭接冷缝的出现； 2、采用钻杆内喷浆方式，可在下沉掘进的同时进行搅拌，提升搅拌功效； 3、配备变频电机的送浆系统，可人为控制不同深度变量喷浆，随时调节浆量； 4、桩架具有步履式或履带式的自动行走功能，降低了劳动强度，提升了作业功效； 5、采用桩土非置换模式，较双轴搅拌桩节省施工时间，较三轴搅拌桩造价更低，环境污染小。 6、钻进深度可达45m（普通双轴搅拌桩机只能钻进约18m）。
