硬X射线项目69米TRD工法止水帷幕顺利完成
一
项目概况

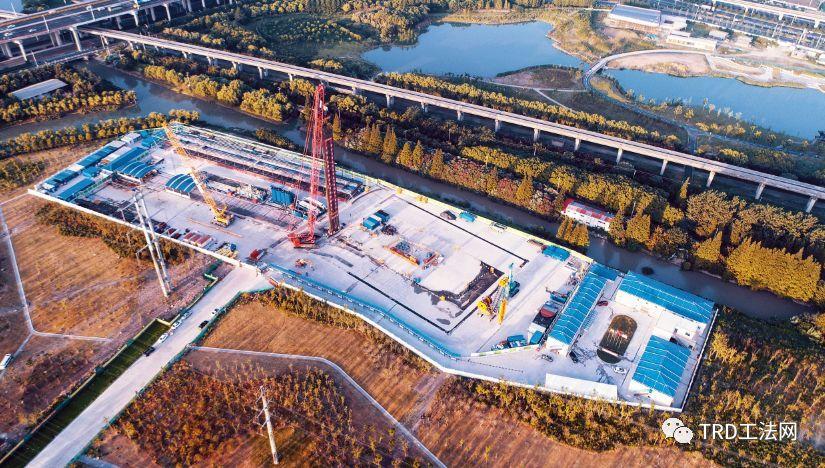

硬X射线项目的地墙深度达90米，5号井基坑开挖深度达45.45米。由于在开挖期间需要降第二、第三承压水层，而且必须实现“零渗漏”，给施工带来很大的难度。为此施工方上海隧道在地墙外设置了一道总长360米、厚900毫米、深69米的一圈止水墙，通过双墙间降低承压水压差来保护基坑安全，该道止水墙采用TRD工法施工。
目前，五号井的TRD成墙已经完成，取芯结果墙体均匀，其强度和抗渗指标均满足设计要求。
世界最大深度的TRD工法止水帷幕顺利完成

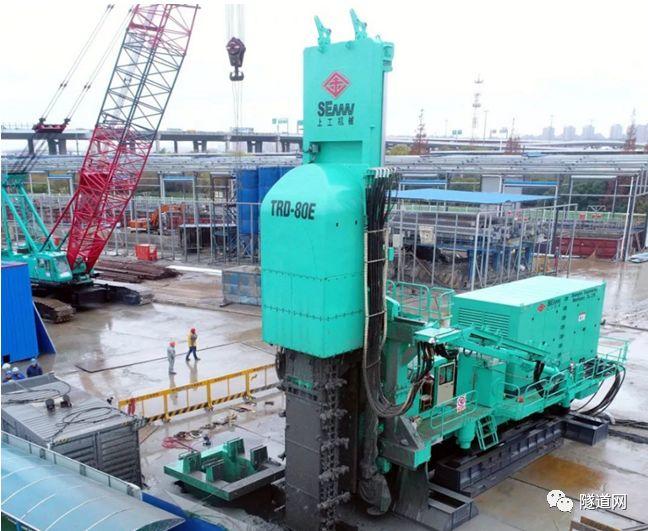

TRD-80E
二

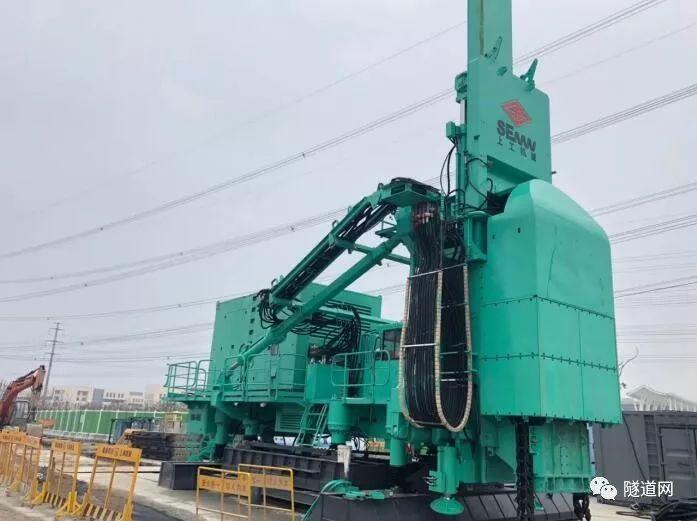

TRD-80E设备介绍
TRD-80E设备在原来TRD-D(60m级）基础上从 结构和动力 等方面进行了一系列有针对性的“浅地墙、深止水”的创新突破，以实现能够施工80m深度防渗墙的目的：
1） 优化了切割箱体的结构和连接方式，显著提高了箱体的整体刚度和悬臂切割的能力。
2） 提升了油缸顶升能力，降低了拔出箱体时的风险。
3） 增加了横推油缸的推力，增加了侧向切割土体的能力。
4） 设备整体构件加强， 提高了设备施工的稳定性。

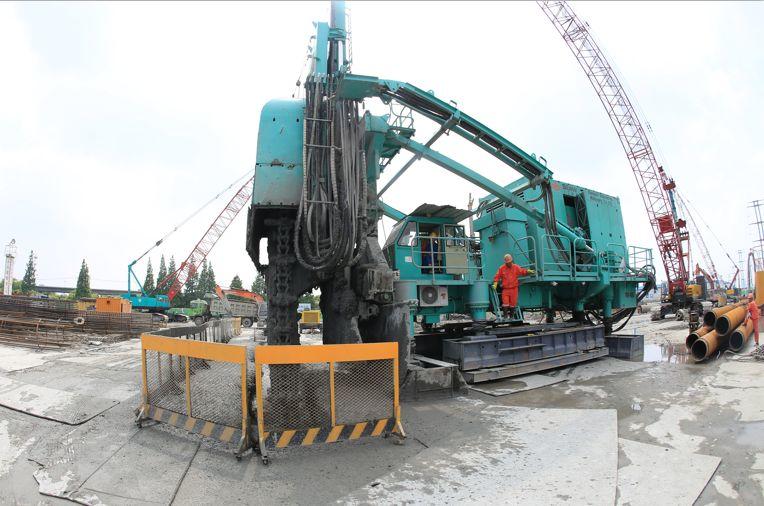

上海张江硬X射线自由电子激光装置项目5号井施工现场成功进行了世界最大深度的TRD工法负载试验，施工长度10m，围护结构深度达86m，墙宽900-1100mm
三

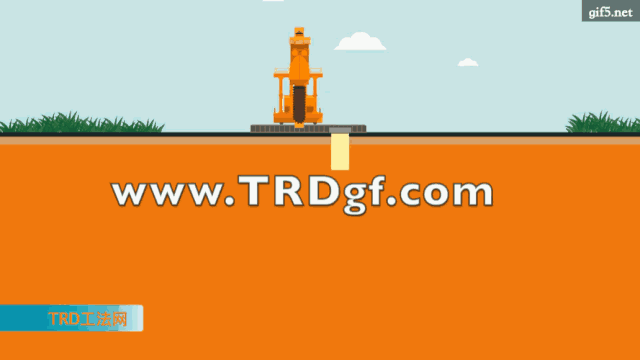

动画视频
超深TRD工法应用案例
TRD工法

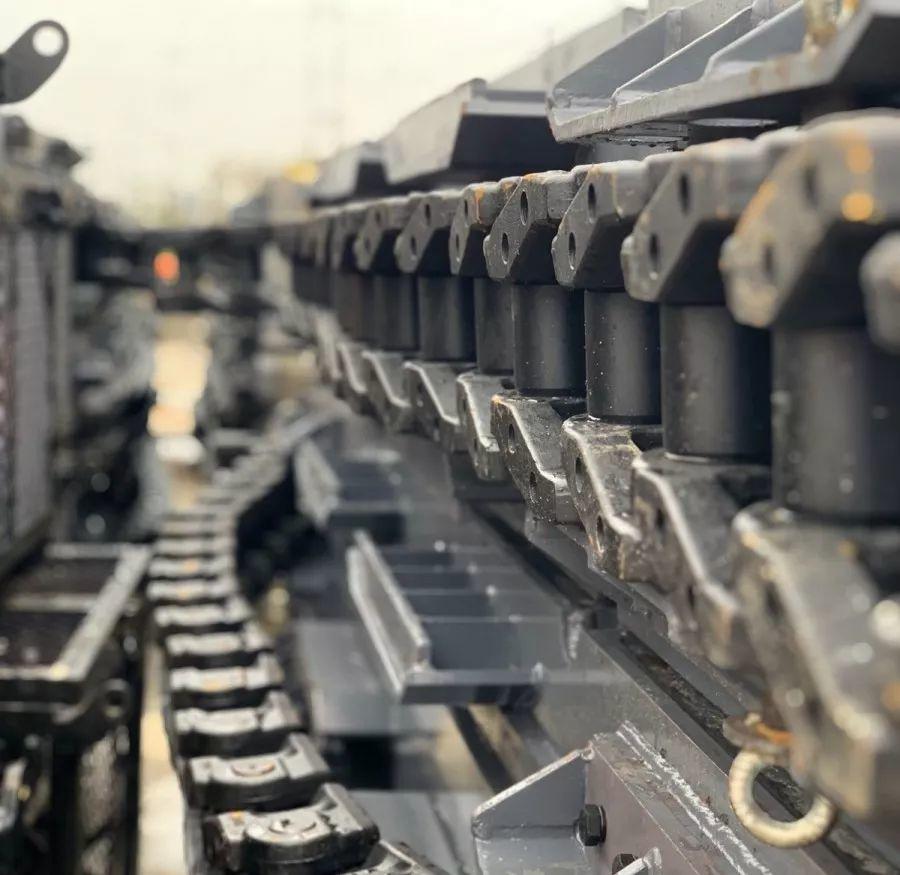

TRD工法（Trench-Cutting & Re-mixing Deep Wall Method），又称等厚度水泥土地下连续墙工法，其基本原理是利用链锯式刀具箱竖直插入地层中，然后作水平横向运动，同时由链条带动刀具作上下的回转运动，搅拌混合原土并灌入水泥浆，形成一定强度和厚度的墙。
TRD工法通过水平横向运动成墙，可形成没有接口的等厚连续墙体，其止水防渗效果远远优于柱列式地下连续墙和柱列式搅拌桩加固，其主要特点是环境污染小、成墙连续、表面平整、厚度一致、墙体均匀性好、防渗性能好、施工安全，与传统柱列式地下连续墙相比隔渗，经济性好。

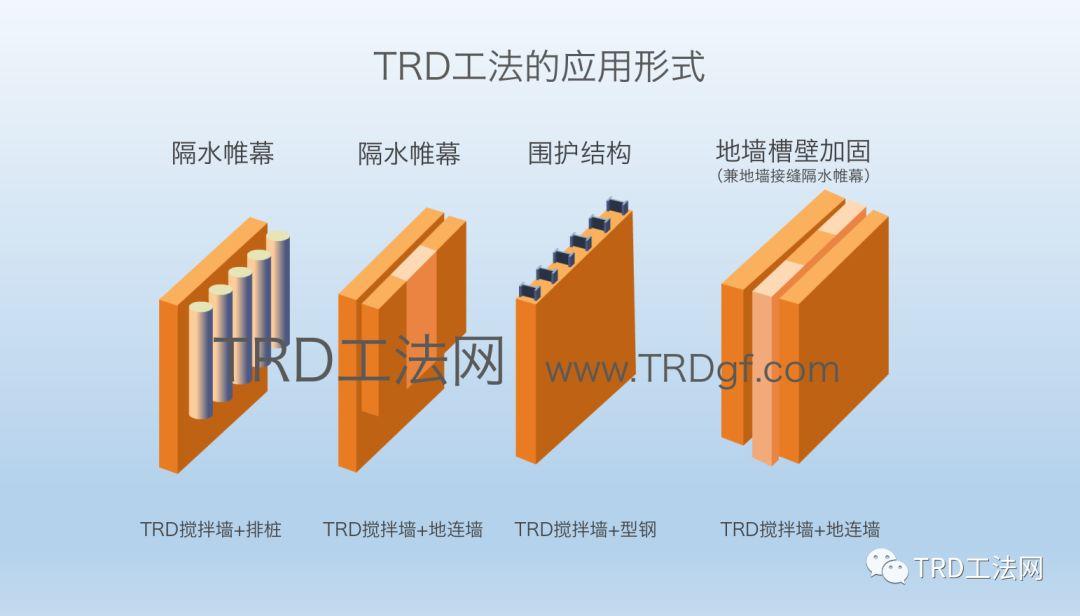

TRD工法适应粘性土、砂土、砂砾及砾石层等地层，在标贯击数达 50~60 击的密实砂层、无侧限抗压强度不大于5MPa的软岩中也具有良好的适用性。可广泛应用于超深隔水帷幕、型钢水泥土搅拌墙、地墙槽壁加固等领域。
