缤谷文化休闲广场二期TRD工法应用


欢迎关注“TRD工法网”

工程概况

缤谷文化休闲广场二期TRD工法应用

▲ 效果图


施工方案


缤谷文化休闲广场二期TRD工法应用

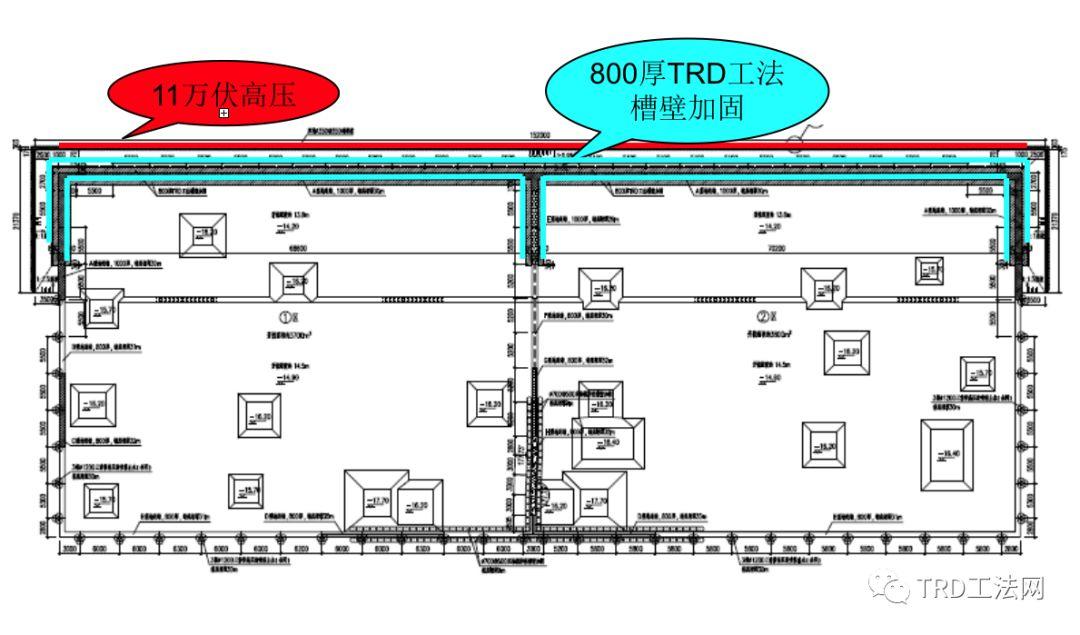

基坑内廓尺寸为52.2m×141.4m,开挖深度为14.5m。

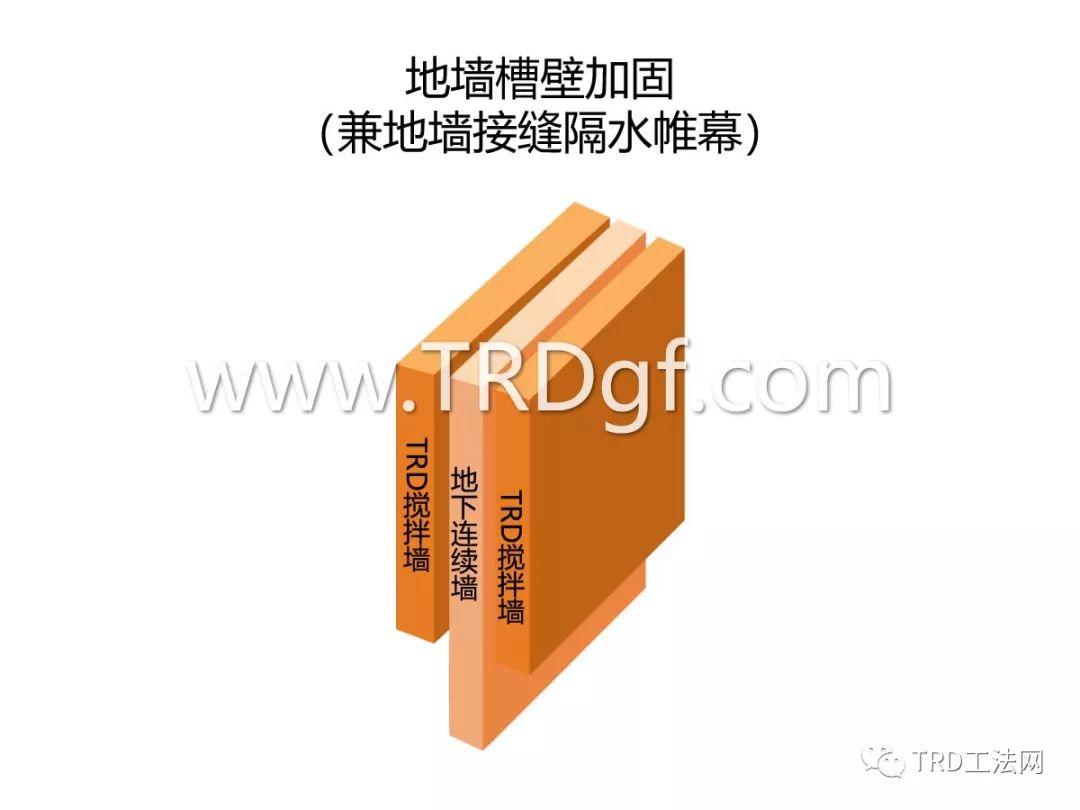

TRD工法槽壁加固墙深30m。


缤谷文化休闲广场二期TRD工法应用缤谷文化休闲广场二期TRD工法应用

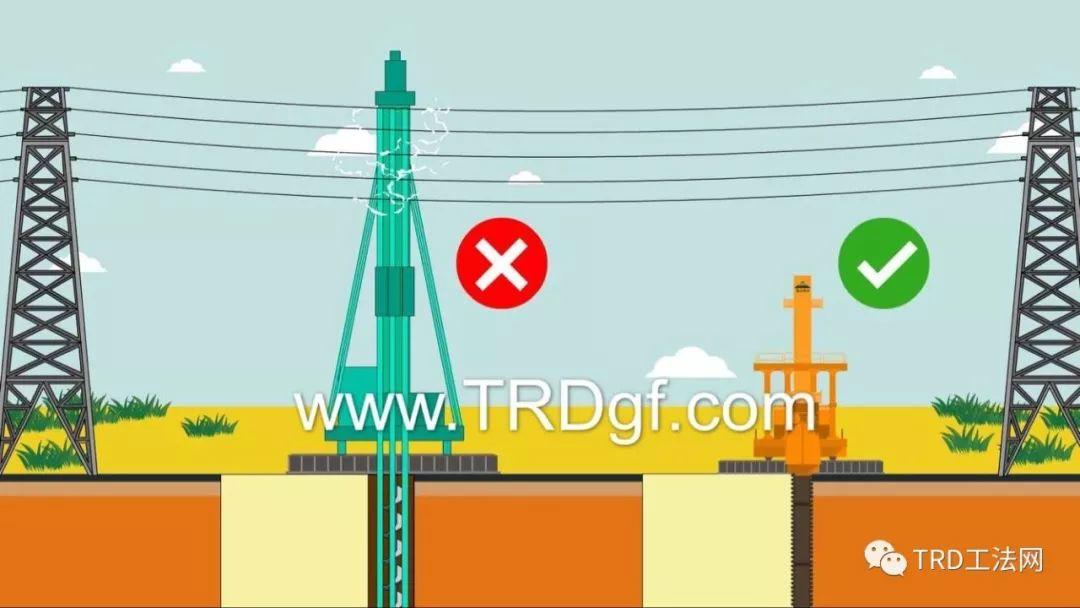

TRD工法设备(10m)较SMW工法设备高度对比


缤谷文化休闲广场二期TRD工法应用

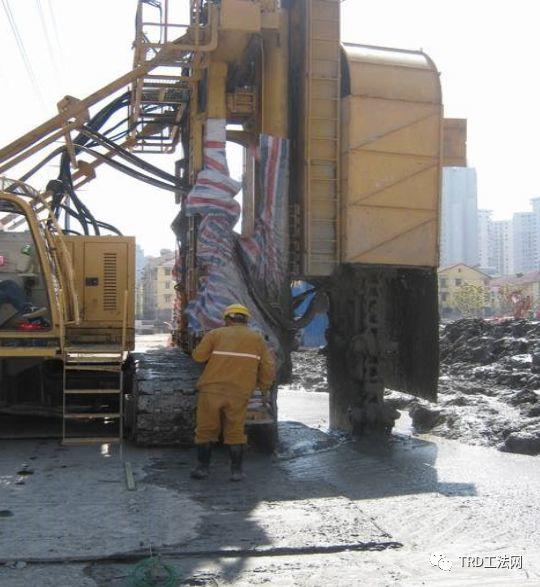

▲ 下切割箱


缤谷文化休闲广场二期TRD工法应用

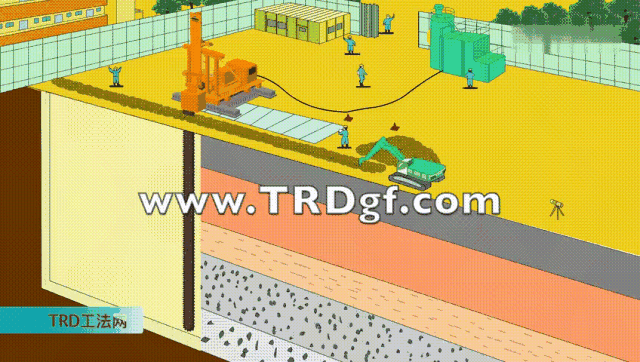

▲ TRD工法示意图

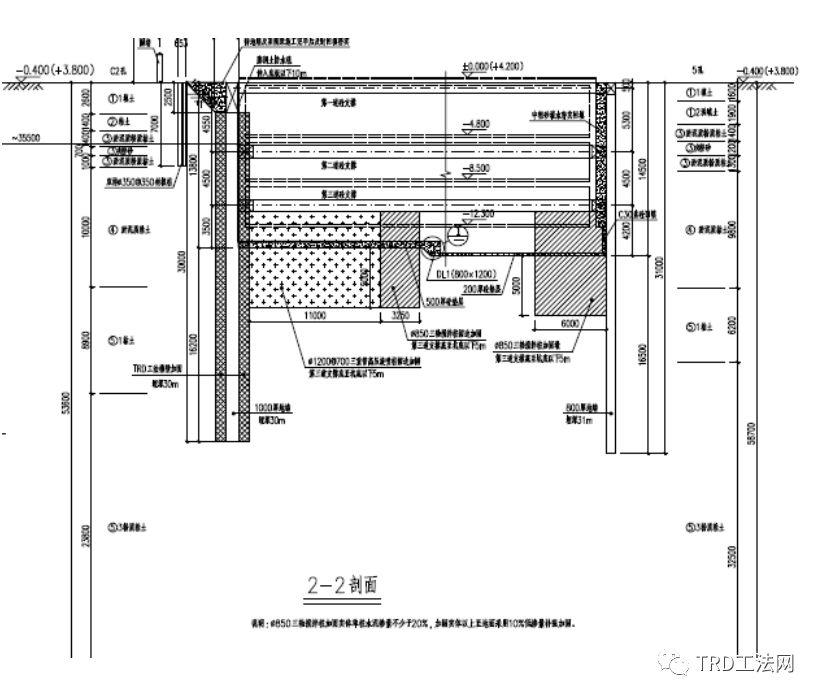

工程地质

缤谷文化休闲广场二期TRD工法应用

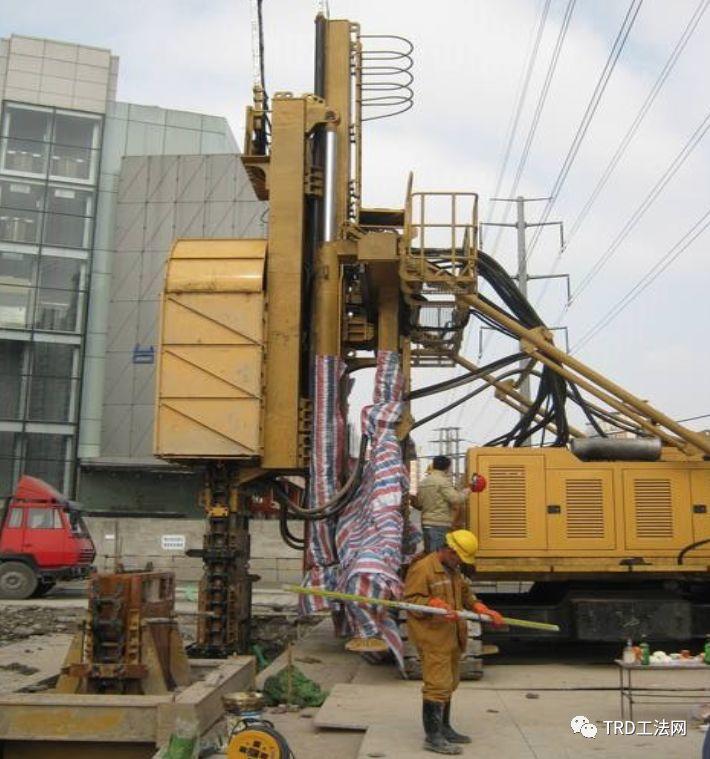

施工现场


缤谷文化休闲广场二期TRD工法应用缤谷文化休闲广场二期TRD工法应用


缤谷文化休闲广场二期围护工程中,面对基坑边紧临地铁2号线、围护结构上部高度一条仅有20米高度的220KV超高压输电线等难题,带领项目团队积极配合设计单位、地铁运营公司、超高压输电线管理公司,优化施工方案,采用先进的TRD槽壁加固技术,钢筋笼分段吊装、机械连接等措施,地墙作业面降坡施工,安全、优质地完成了施工任务,为TRD技术在工程中成功应用取得了较大的经济效益。

来源:上海广大基础工程有限公司

(如涉侵权,请回复公众号)

编辑整理:

TRD工法

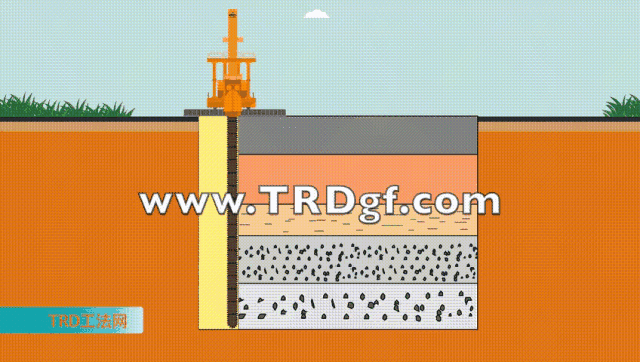

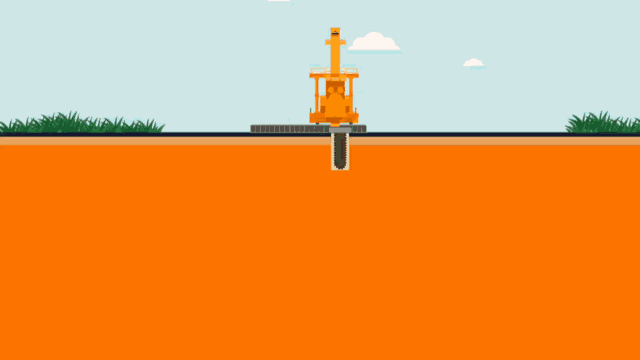

      TRD工法(Trench-Cutting & Re-mixing Deep Wall Method),又称等厚度水泥土地下连续墙工法,其基本原理是利用链锯式刀具箱竖直插入地层中,然后作水平横向运动,同时由链条带动刀具作上下的回转运动,搅拌混合原土并灌入水泥浆,形成一定强度和厚度的墙。


缤谷文化休闲广场二期TRD工法应用


        TRD工法通过水平横向运动成墙,可形成没有接口的等厚连续墙体,其止水防渗效果远远优于柱列式地下连续墙和柱列式搅拌桩加固,其主要特点是环境污染小、成墙连续、表面平整、厚度一致、墙体均匀性好、防渗性能好、施工安全,与传统柱列式地下连续墙相比隔渗,经济性好。

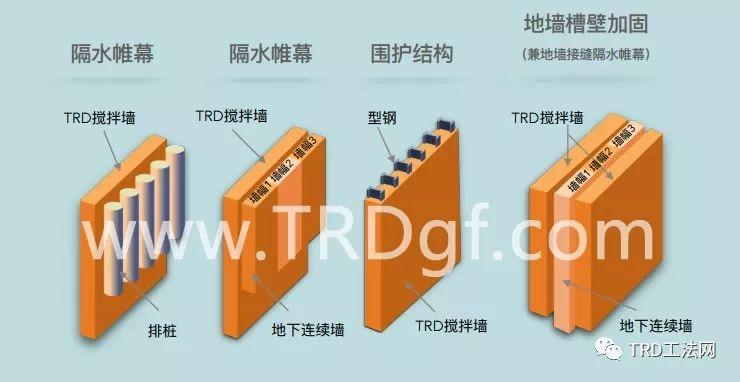

TRD工法适应粘性土、砂土、砂砾及砾石层等地层,在标贯击数达 50~60 击的密实砂层、无侧限抗压强度不大于5MPa的软岩中也具有良好的适用性。可广泛应用于超深隔水帷幕、型钢水泥土搅拌墙、地墙槽壁加固等领域。


缤谷文化休闲广场二期TRD工法应用
