水泥土防渗墙是一种常见的大坝围堰、库岸堤坝和地下工程的止水帷幕结构。TRD，CSM工法等众多新型水泥土防渗墙施工不仅搅拌水平层面土体，而且混合拌不同地层的土体。原位土体发生混合后，既可能含有小颗粒的粘土也可能含有大粒径的砂砾，这些土质变化对于水泥土防渗墙工程性质影响的关键因素。

水泥土固化机理受加固土体性质差异的影响复杂得多，本文将系统研究水泥混合土渗透系数，讨论土质因素对水泥混合土工程性能的影响，采用级配分析方法来揭示不同水泥混合土工程性能明显差异的机理。

1.1、工程概况

工程场地位于武汉市青山区，邻近长江右岸堤坝，地层存在较厚强透水层，场地土层分布及其物理力学性质如表1所示。基坑距离长江右岸堤坝25m，面积约为12350m2，周长约420m，挖深约15m，采用TRD工法等厚度水泥土防渗墙作为落底式止水帷幕。

1.2、土样采集

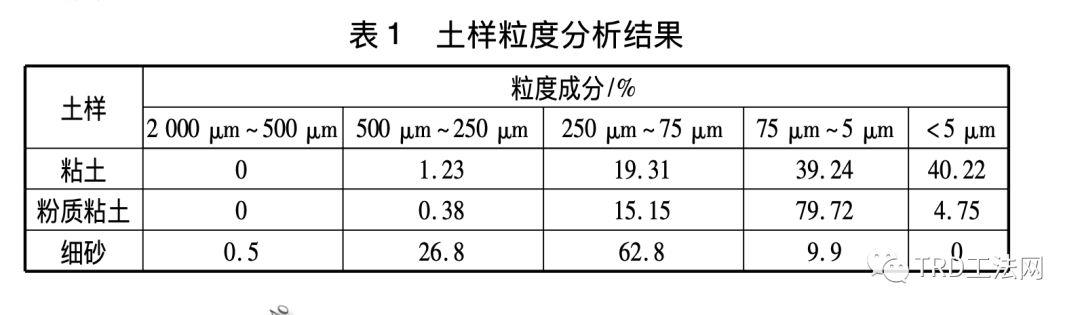

结合工程现场的地层条件选取了细砂、粉质粘土、粘土三种土样。土样粒度成分是影响土体性质的重要指标，土样粒度分析采用湿法粒度分析，使用南京工业大学现代分析中心的 Microtrac S3500 激光粒度分析仪。粒度分析结果如表 1 所示，三种土样级配曲线如图 1 所示，三种土样中，细砂的级配曲线与 Fuller 最密级配曲线最为接近，而粉质粘土与粘土的级配曲线与 Fuller 曲线差异较大。

1.3、试样备制

水泥土试样制备，固化剂选用 42. 5 级普通硅酸盐水泥，水灰比取1.2。按照JGJ/T233—2011水泥土配合比设计规程的有关规定，无侧限抗压强度试验试件采用立方体试模( 7. 07 cm) ; 渗透试验试件则采用截头圆锥形试模( 上径7cm，下径 8cm，高3cm) ， 每种规格试样制备 3 个平行样。

1.4、试验方法

水泥土无侧限抗压强度采用数显式压力试验机进行测定，加载速率控制在0.15 kN/s左右，破坏荷载读数精确至0.01 kN。水泥土渗透系数采用专门用于水泥土渗透系数测定的TJSS-25型水泥土渗透试验仪。该设备满足JGJ/T 233—2011水泥土配合比设计规程实验要求，利用反压力对水泥土渗透加压，水头差可以控制，且可获得较高水头压力，从而能够测定弱透水或不透的水泥土的渗透系数。

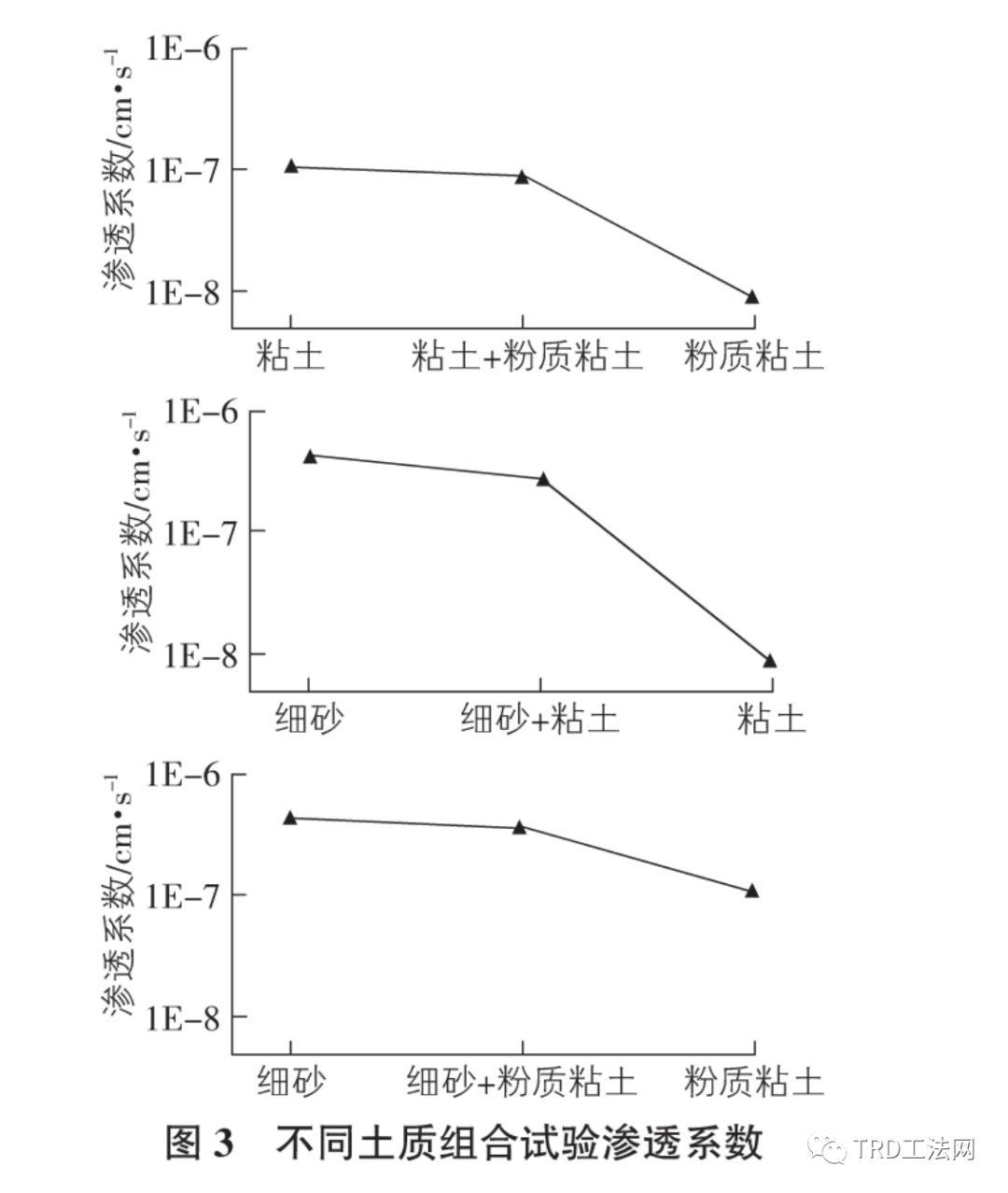

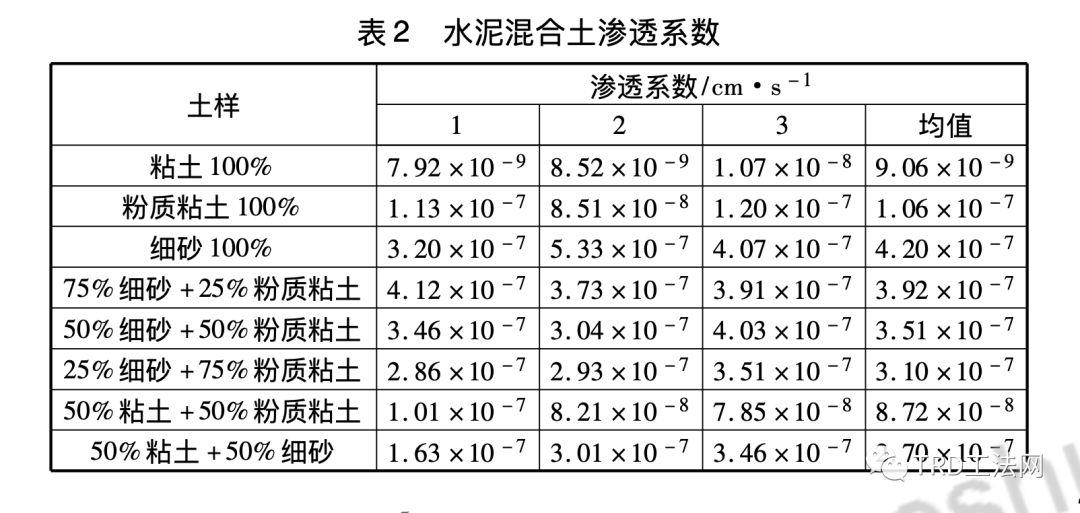

根据工程现场的地层位置关系，细砂、粉质粘土、粘土的相互混合按照不同组合配比，模拟TRD工法搅拌形成混合土，开展水泥混合土的工程性能试验研究。
