Công nghệ TRD

TRD 工法介绍
Trench-cutting & Re-mixing Deep Wall

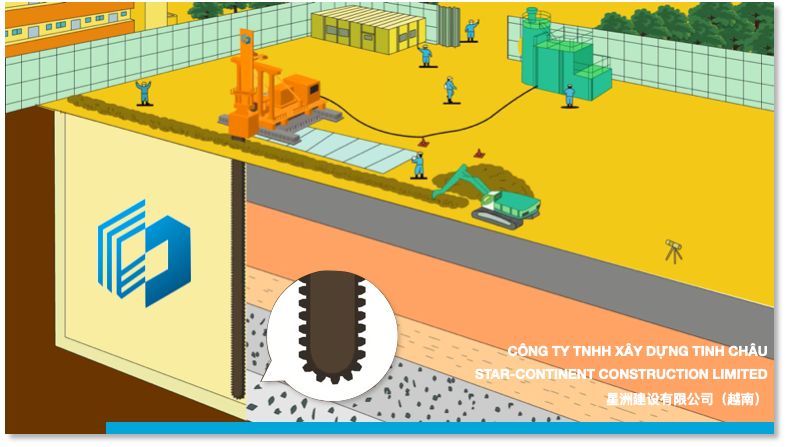

Công nghệ TRD (Trench-Cutting & Re-mixing Deep Wall Method)

Còn gọi là công nghệ tường trộn đất – xi măng liên tục có chiều dày đồng nhất, là phương pháp thi công tường chống thấm trong đất. Nguyên lý cơ bản của công nghệ này là sử dụng hộp dao dạng cưa xích (chain-saw cutter box) hạ thẳng đứng (theo phương thẳng đứng) xuống lớp đất đến cao độ thiết kế, sau đó di chuyển theo phương ngang (mặt phẳng nằm ngang). Đồng thời, hệ thống xích dẫn động các lưỡi cắt chuyển động lên – xuống theo chu kỳ, vừa cắt vừa khuấy trộn đất tại chỗ, kết hợp bơm vữa xi măng, tạo thành tường xi măng – đất liên tục, có chiều dày đồng đều và cường độ nhất định, đảm nhiệm chức năng chống thấm và giữ ổn định hố đào.

TRD 工法

又称等厚水泥土连续搅拌墙工法，其基本原理是利用链锯式刀具箱竖直（垂直）打入地层中，然后作水平横向运动，同时由链条带动刀具作上下的回转运动，搅拌混合原土并灌入水泥浆，形成一定强度等厚度的止水墙。

Ưu thế kỹ thuật / 技术优势

(1) Thi công được ở độ sâu lớn
Chiều sâu tối đa có thể đạt tới 70m
施工深度大：最大深度 70m
(2) Phạm vi địa chất áp dụng rộng
Có thể thi công trong các lớp đất như cát, cát pha, đất sét, sỏi cuội, và cả trong các lớp đất hoặc đá cứng có chỉ số SPT N không vượt quá 50 (như cuội sông, bùn sét dẻo, sa thạch, đá vôi, v.v.)
适应地层广：可在砂、粉砂、粘土、砾石等一般土层及 N 值不超过 50 的硬质地层 (鹅卵石、粘性淤泥、砂岩、石灰岩等) 施工。
(3) Chất lượng tường vây cao
Hỗn hợp xi măng – đất được khuấy trộn đồng đều từ trên xuống dưới, khả năng chống thấm tốt, độ biến thiên nhỏ, thi công liên tục không tạo khe hở hoặc khuyết tật ăn khớp, đảm bảo tường có tính liên tục và khả năng chống thấm cao
成墙质量好：水泥土墙上下搅拌均匀，止水效果好，离散型小、可连续性施工，无接缝（不存在咬合不良），确保墙体高连续性和高止水性。
(4) Tính ổn định cao
Máy thi công chính có chiều cao chỉ 8,7–12m, trọng tâm thấp nên ổn định tốt trong quá trình vận hành
稳定性高：主机机高仅 8.7-12 米，重心低，稳定性好。
(5) Độ chính xác thi công cao
Các thông số vận hành được giám sát theo thời gian thực bằng thiết bị quan trắc, đảm bảo kiểm soát chất lượng
施工精度高：实时检测设备在施工过程中的各类参数，进行监控。
(6) Tường vây đồng đều và liên tục
Chiều dày tường đồng nhất, kết cấu liền mạch, không có khe nối – đúng nghĩa là một "bức tường" chứ không phải "hàng rào". Có thể chèn thép hình H hoặc lõi gia cường tại các vị trí tùy ý, giúp tiết kiệm vật liệu và nâng cao hiệu quả thi công
墙体等厚：成墙连续、等厚度、无缝连接，是真正意义上的"墙"而绝不是"篱笆"。可在任意间距插入 H 型钢等芯材，可节省施工材料，提高施工效率。
(7) Ảnh hưởng đến đất nền xung quanh nhỏ
Khi thi công hố đào hoặc tường vây gần công trình cần bảo vệ, tuyến metro hoặc hệ thống ống ngầm, công nghệ TRD giúp hạn chế tối đa biến dạng đất, đảm bảo an toàn cho công trình lân cận
周边土体影响较小：基坑围护紧邻保护建筑物或者管线地铁时候，对于周边土体影响较小。
