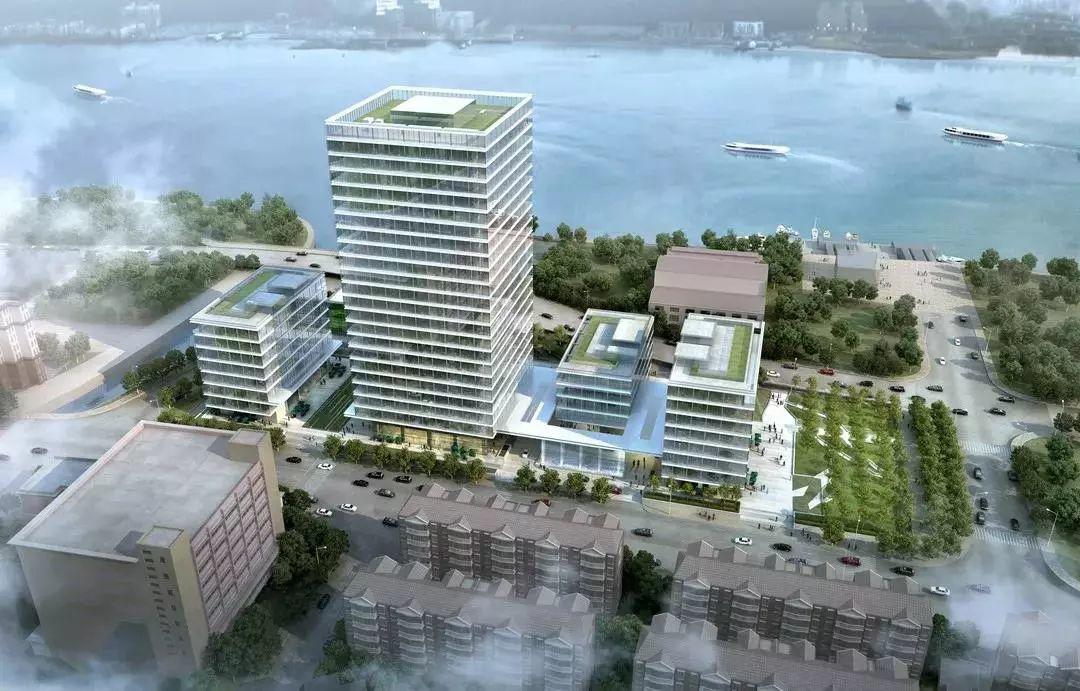

工程概况

工程地质

上海杨浦区平凉街道40街坊商办项目周边环境错综复杂，东边就是杨树浦港及水闸、南邻黄浦江，在桩基施工过程中，浅部存在杂填土及软弱土层、江滩土等对施工影响较大；北靠杨树浦路，一路之隔就是双喜家园以及高层办公楼等保护对象，文明施工要求高；西边是正在施工的轨道交通18号线江浦路越江隧道工程，给项目桩基施工也带来一定影响；在施工场地内还保留有旧建筑物基础留下的地下障碍物，给桩基施工出了一道难题。不仅如此，由于项目施工现场狭小，受施工场地限制也比较严重。

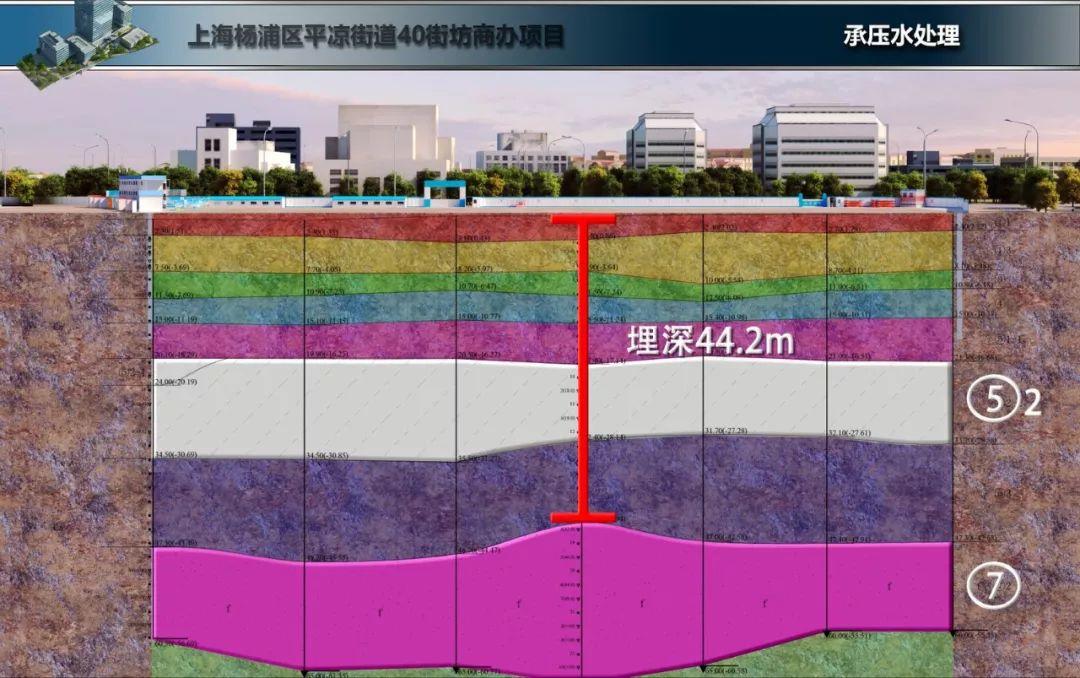

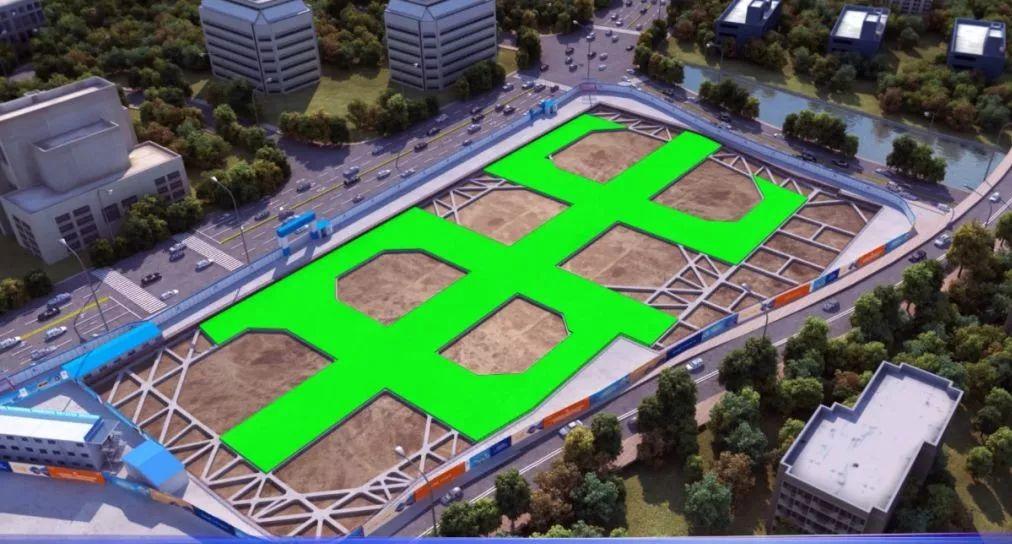

▲项目施工现场地质结构复杂，施工难度较大

施工方案

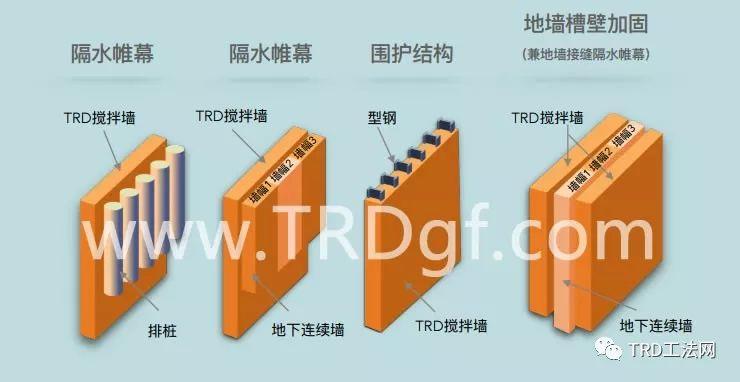

TRD工法最初由日本90年代初期开发研制，是一种能够在各类土层和砂砾石层中连续成墙的成套设备和施工方法。它具有稳定性高、成墙质量好、施工精度高、适应性强、成墙品质均一等优点。

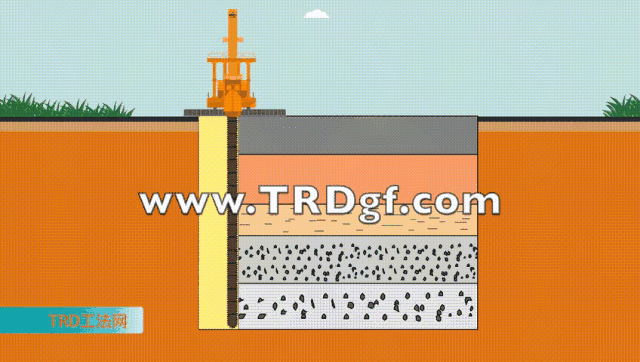

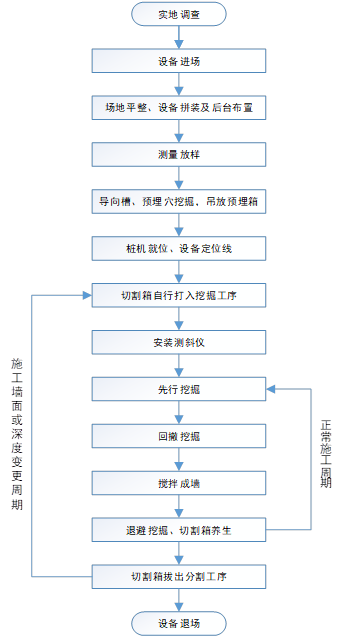

▲本项目TRD工法工艺流程图

杨浦区平凉街道40街坊商办项目在止水帷幕施工中采用了TRD工法施工方案，施工方案主要包含了先行挖掘、回撤挖掘、成墙搅拌三个步序。

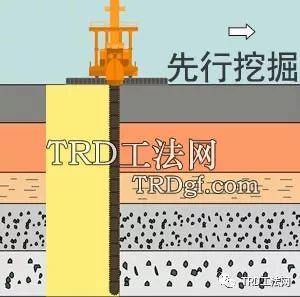

步序1——先行挖掘：

通过压浆泵注入挖掘液，切割箱向前推进，挖掘松动原土层、切割成槽一段行程。

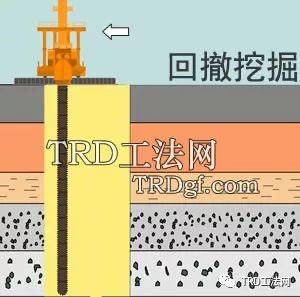

步序2——回撤挖掘：

根据作业工效，一段行程的成槽完成后，切割箱再回撤至切割起始点。

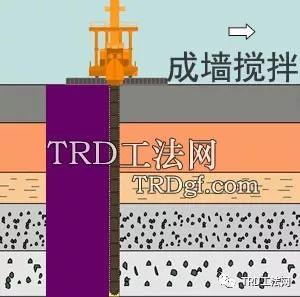

步序3——成墙搅拌：

切割箱回撤至切割起始点后调换浆液，通过压浆泵注入固化液，切割箱向前推进并与挖掘液混合泥浆混合搅拌，形成等厚水泥土搅拌墙。

在杨浦区平凉街道40街坊商办项目中，TRD墙深达44米，施工难度较大，对施工设备的要求也非常高。项目部在每天施工前都要安排机修工对TRD设备进行检查，施工班组人员每天对TRD刀排、链条进行检查，并及时更换磨损的刀排及链条，保障设备切割能力；同时在切割作业时需要经常注意切割箱及链条是否有异常抖动、切割行进速度放缓等异常。无法推进时暂停施工并及时上报处理。

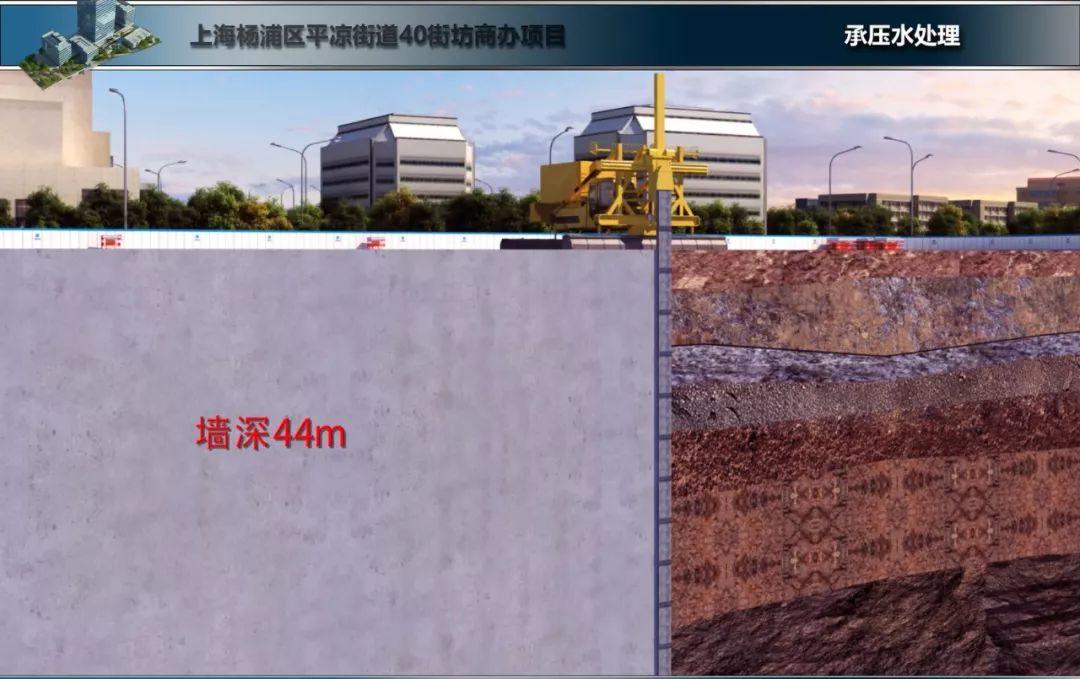

▲项目TRD墙深达到 44m，施工难度较大

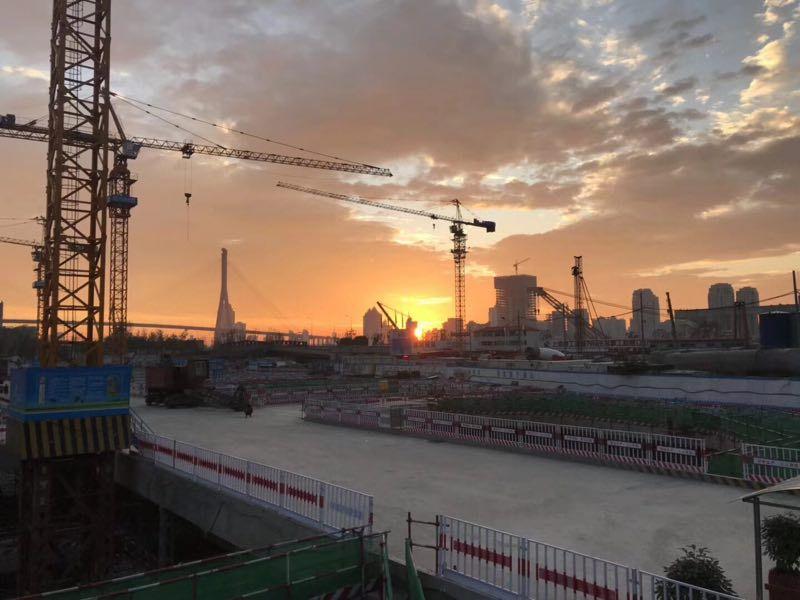

施工现场
