工程概况

北京全鑫园项目TRD工法应用

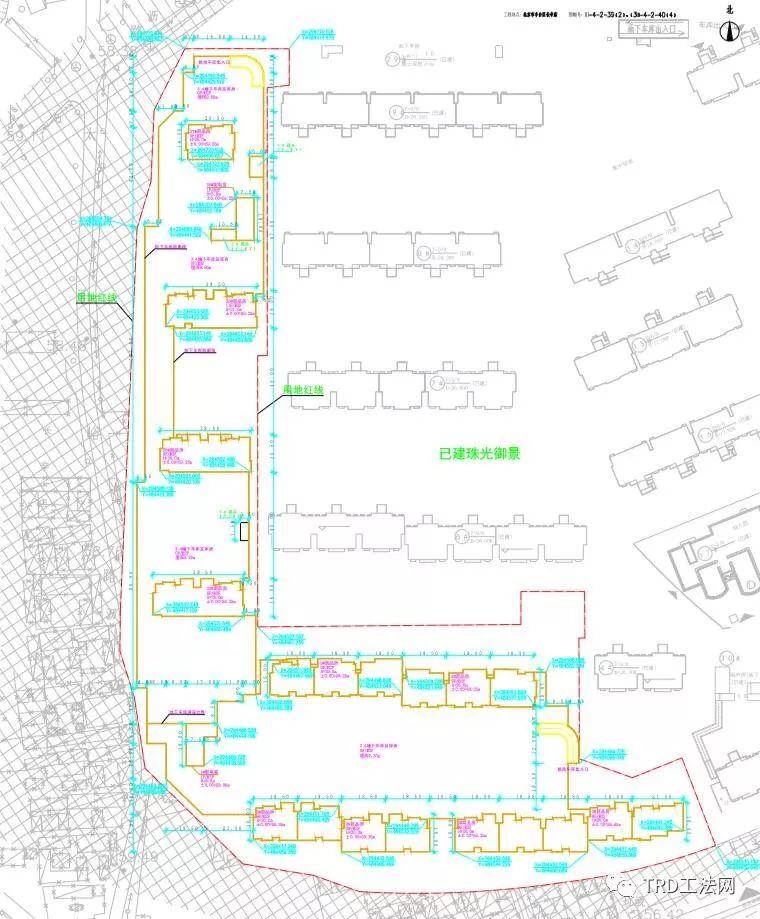

本工程拟建物由 2#、3#、5#、33#、35#、36#、37#共七栋住宅、以及 1#、38#两栋地上配电室、以及 34#配套车库组成,住宅与配套车库相连,地上配电室落于配套车库范围。34# 配套车库可分为两部分,西侧车库为地下 2 层,南侧地库为地下 1 层。基坑面积 26350m2,周长 1158m,形状近似“L”型,西侧基坑长 335m、宽 54m,南侧基坑长 180m、宽 82m,根据设计方案,本工程基坑采用 800mm 厚水泥土连续墙内插 H 型钢+一~二道锚杆的支护形式,邻近已建住宅楼区域采用双排水泥土连续墙内插 H 型钢,受已建成小区燃气管线影响,本工程基坑分两期施工进行。分割线暂按燃气管线向南约 7.4m 考虑,南侧为一期工程,北侧为二期工程。


北京全鑫园项目TRD工法应用

本工程是 TRD工法 首次在北京地区应用案例

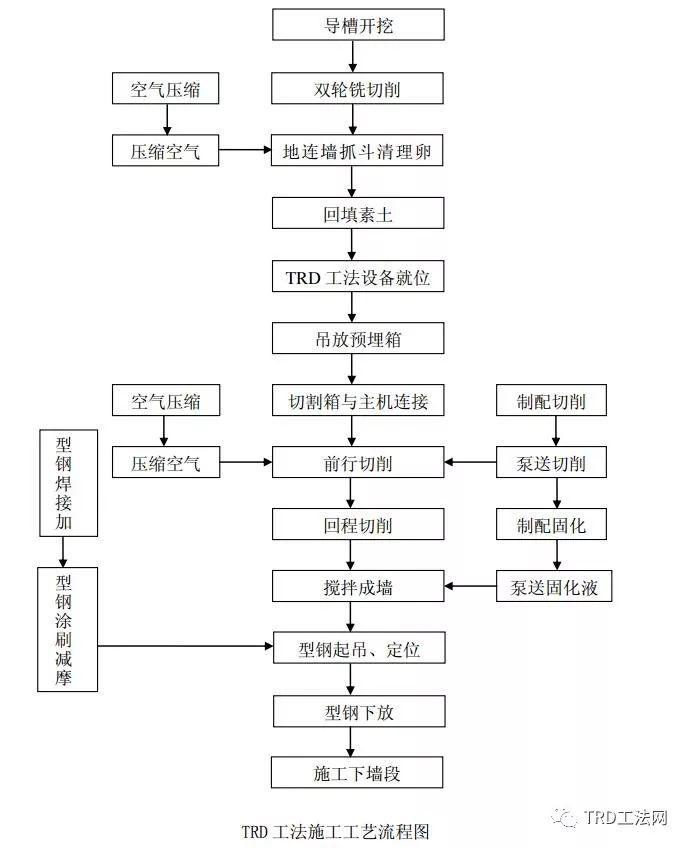

施工方案

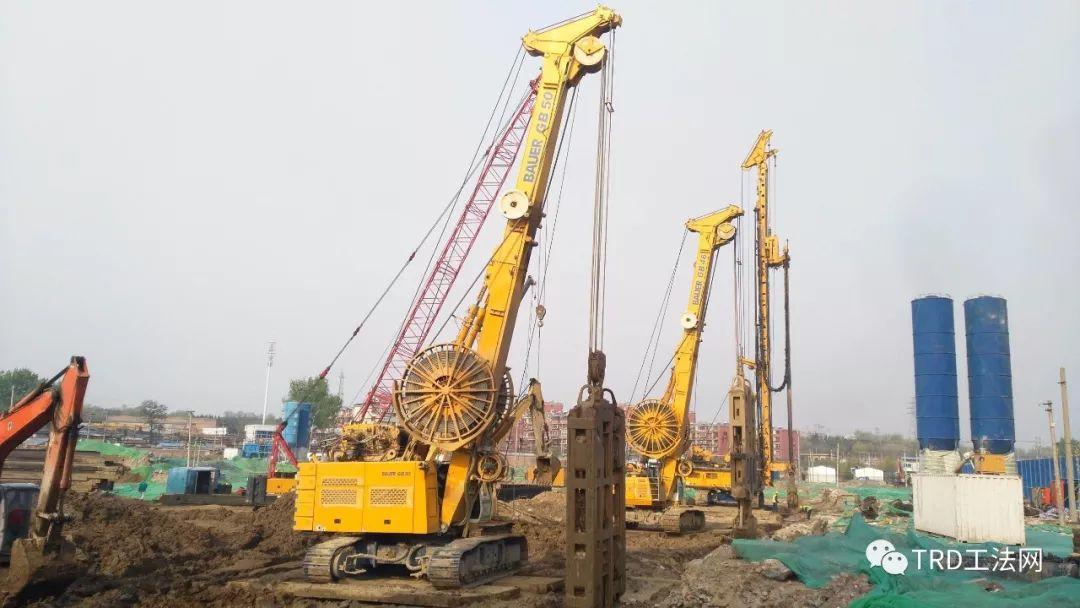

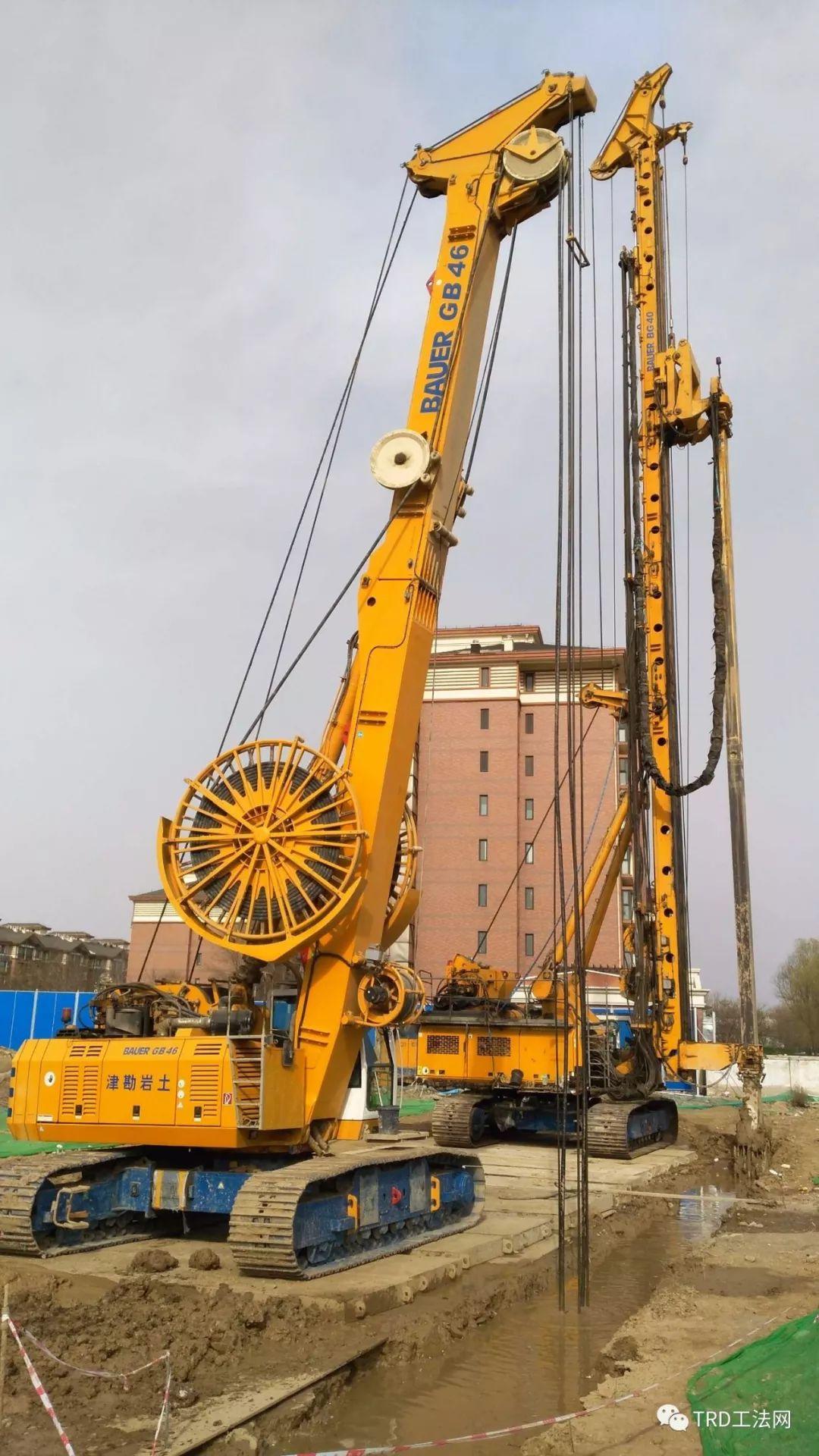

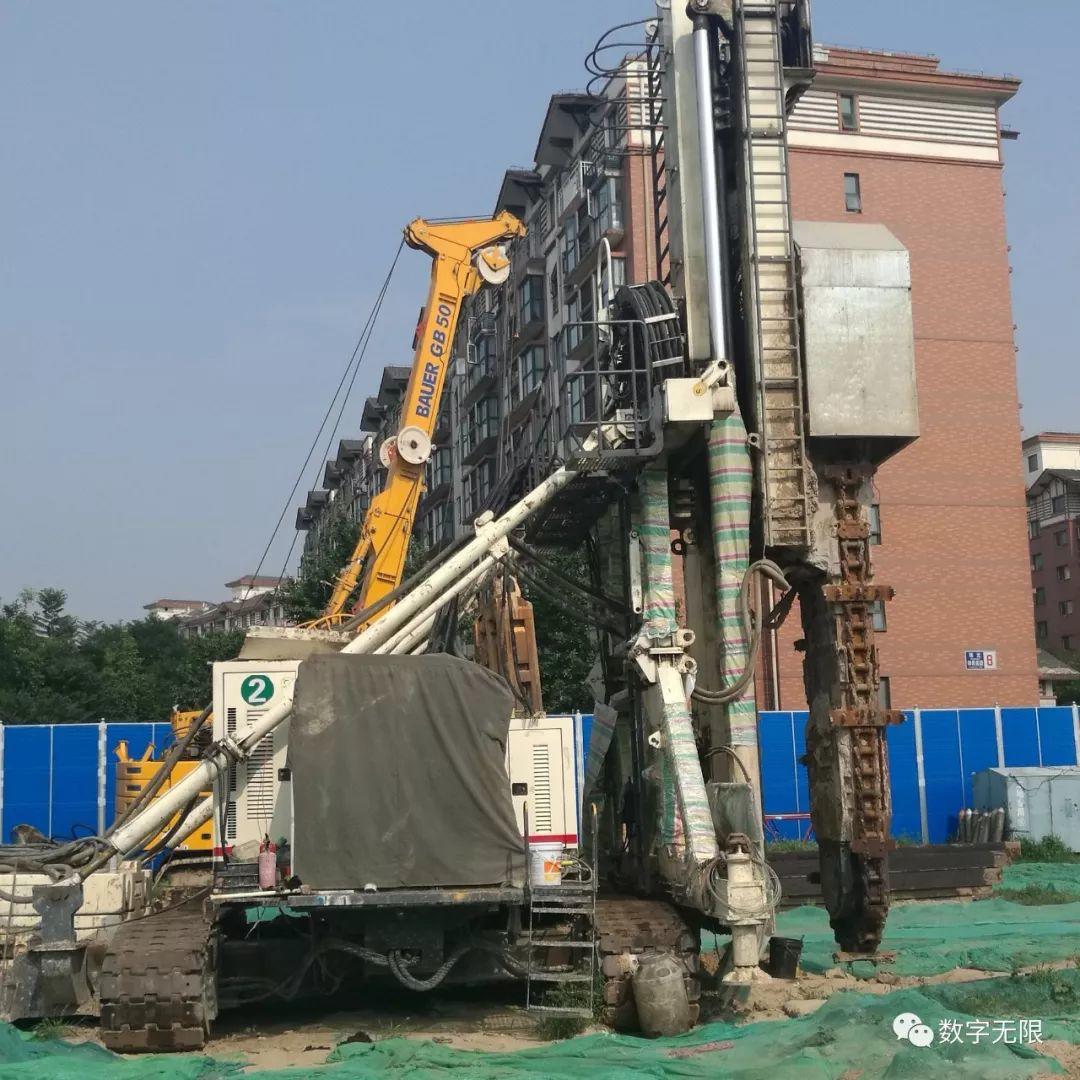

依据基坑支护设计施工图,结合现场地质条件,拟采用铣抓结合的处理方式,可以保证本工程的顺利实施。即采用双轮铣深搅设备切削卵石层以上土层,其施工垂直度可达到 3‰,为地连墙抓斗施工起到导向作用,然后通过地连墙抓斗可将大粒径卵石清理并进入⑤砾岩层1m,抓斗施工后形成连续的开放槽段,工况与 TRD 工艺相符,最后利用链条式成槽机搅拌注浆,形成水泥土连续墙。

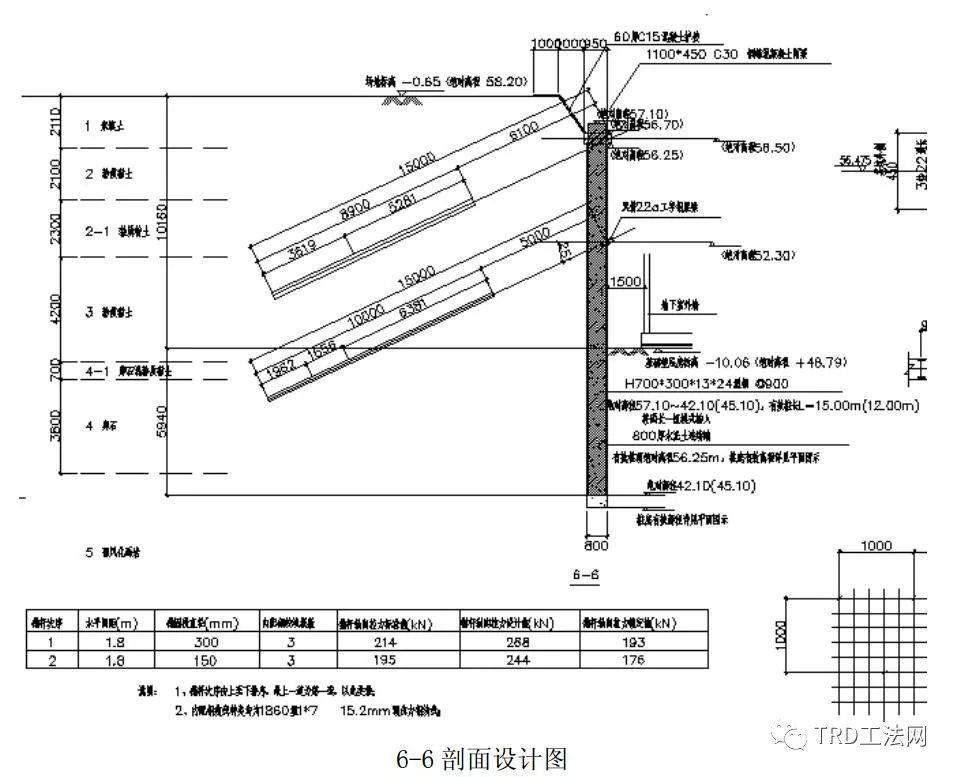

基坑采用厚800mm水泥土连续墙内插H型钢加一至二道旋喷锚杆的支护形式。

特点一:止水帷幕进入⑤砾岩层不小于1.5m以彻底截断承压含水层。

特点二:插入型钢可回收利用,绿色环保。


北京全鑫园项目TRD工法应用

北京全鑫园项目TRD工法应用

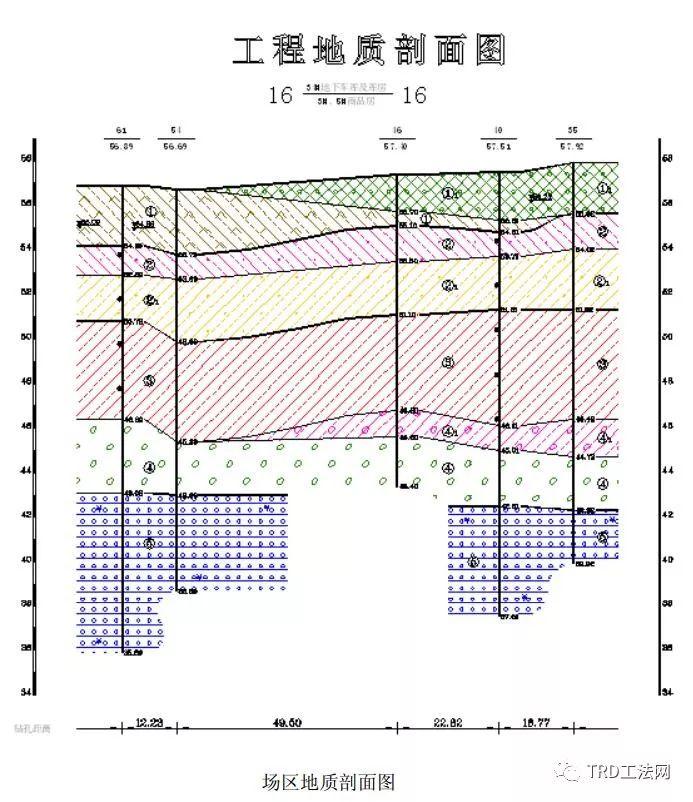

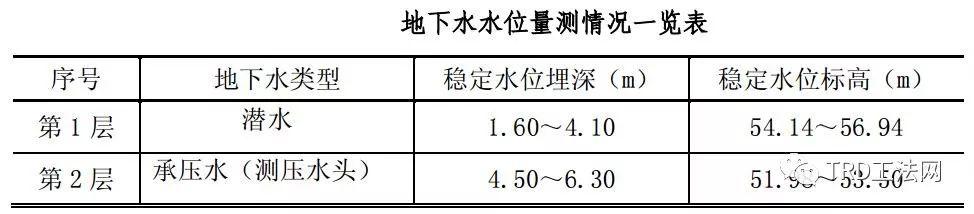

工程地质

根据对现场钻探、原位测试与室内土工试验成果的分析,将本工程岩土工程勘探深度范围内(最深 30.00m)的地层,按成因类型、沉积年代可划分为人工堆积层、新近沉积层、第四纪沉积层及古近纪沉积岩层四大类,并按岩性及工程特性进一步划分为 5 个大层及亚层,现分述如下: 表层为人工堆积之一般厚度为 0.90~3.80m 的粉质黏土素填土、黏质粉土素填土①层及房渣土①1 层。 人工堆积层以下为新近沉积的粉质黏土、重粉质黏土②层,黏质粉土、砂质粉土②1 层及黏土②2 层。 新近沉积层以下为第四纪沉积的粉质黏土、重粉质黏土③层及黏质粉土、砂质粉土③1层;卵石④层、卵石混粉质黏土④1 层及粉质黏土④2 层。 第四纪沉积层以下为古近纪沉积的强风化砾岩⑤层。

北京全鑫园项目TRD工法应用

北京全鑫园项目TRD工法应用

北京全鑫园项目TRD工法应用

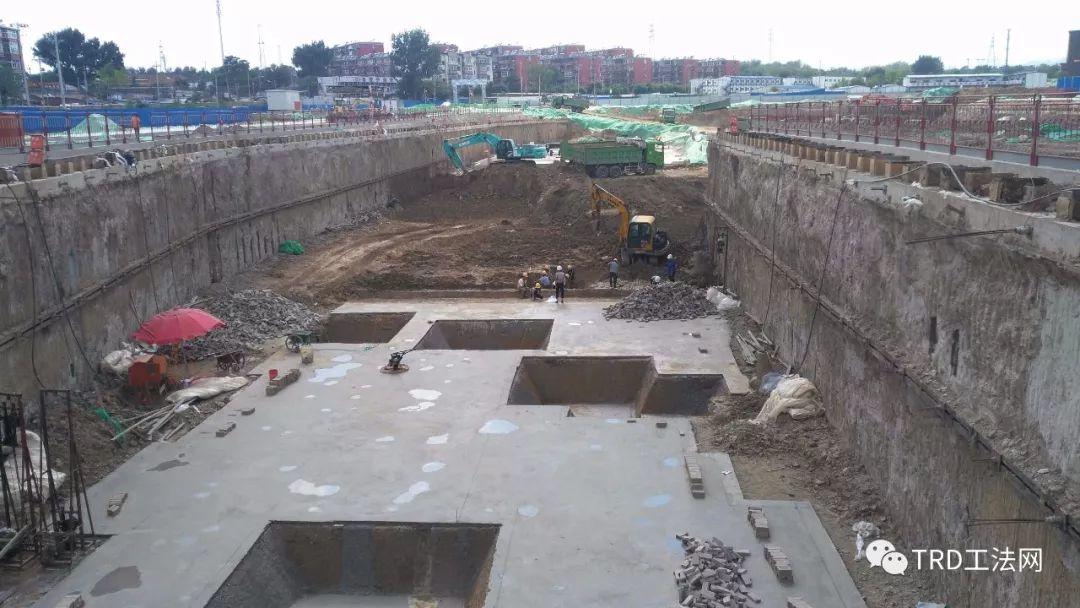

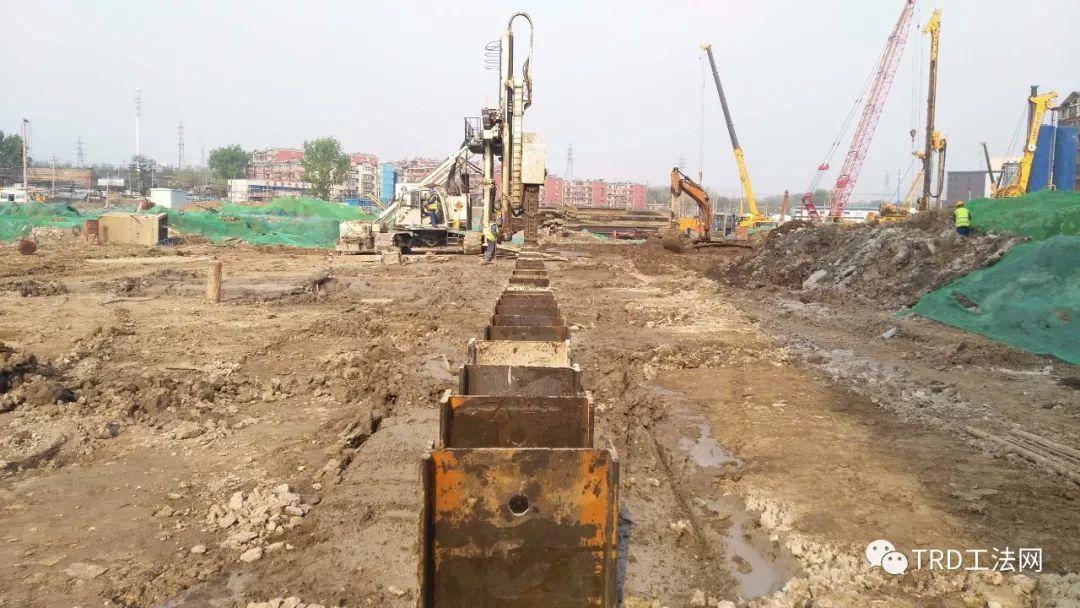

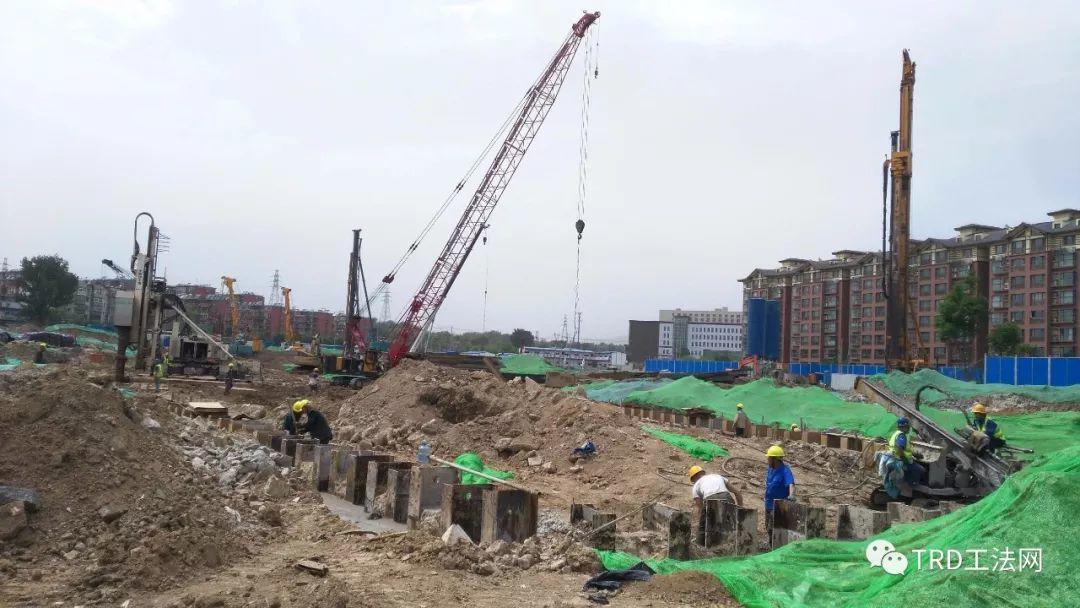

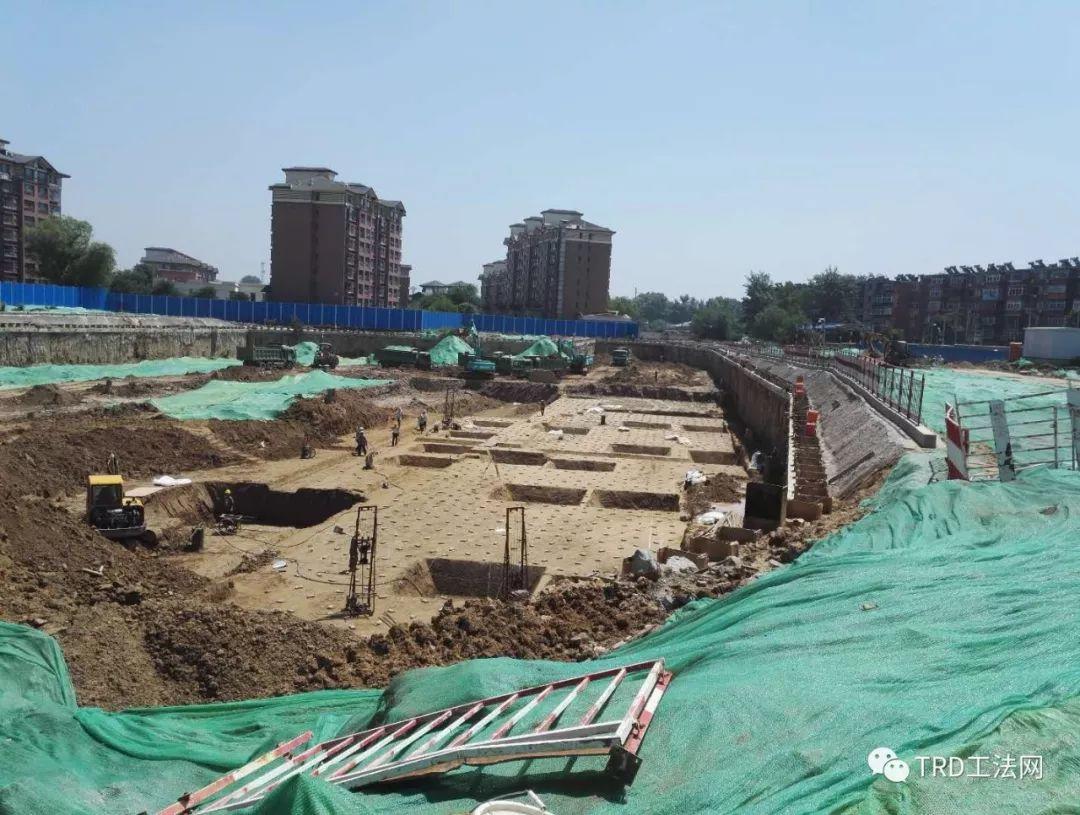

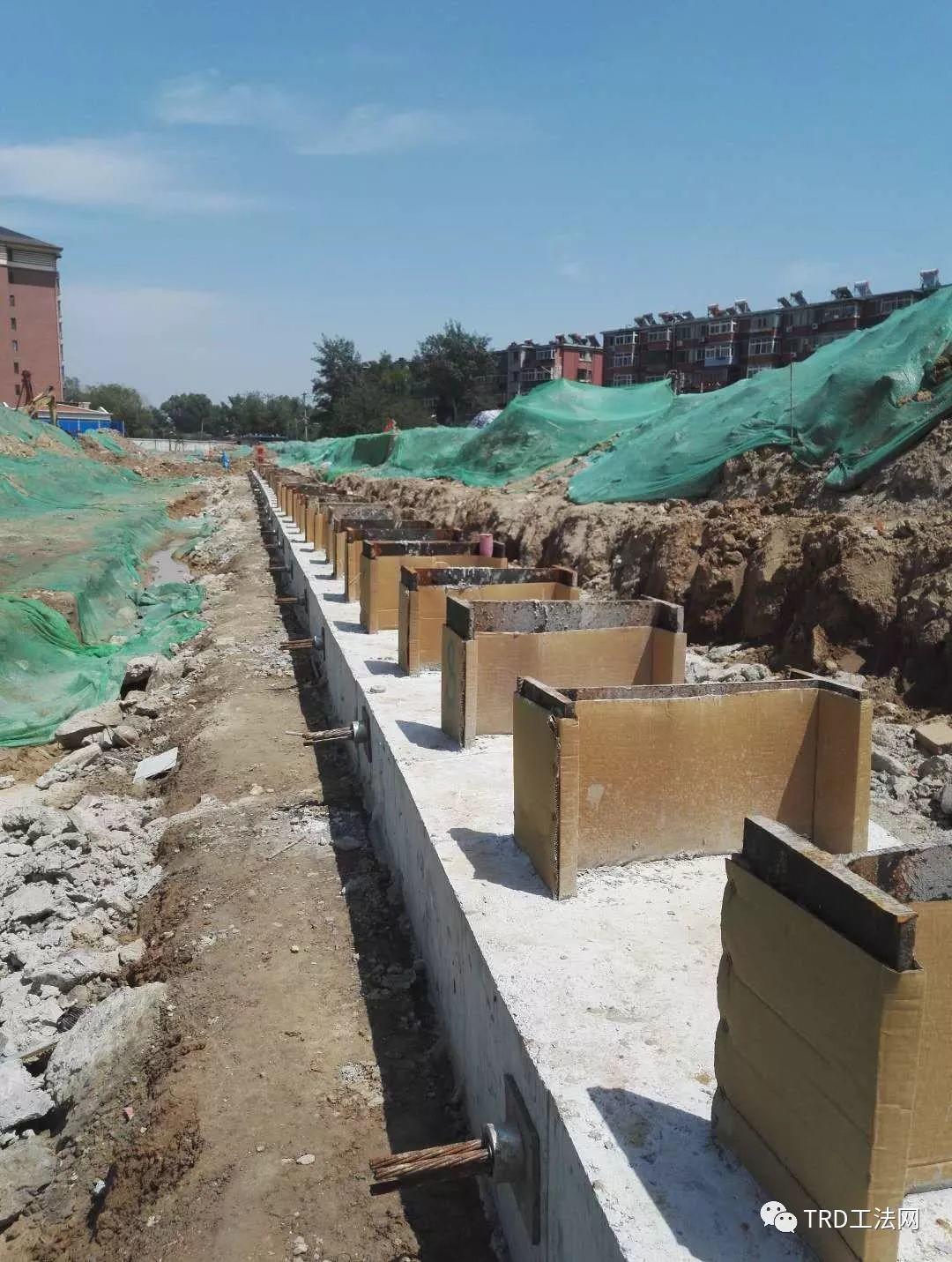

施工现场


北京全鑫园项目TRD工法应用

北京全鑫园项目TRD工法应用北京全鑫园项目TRD工法应用北京全鑫园项目TRD工法应用北京全鑫园项目TRD工法应用北京全鑫园项目TRD工法应用

北京全鑫园项目TRD工法应用北京全鑫园项目TRD工法应用


北京全鑫园项目TRD工法应用


来源:天津市津勘岩土工程股份有限公司

(如涉侵权,请回复公众号)

编辑整理:项

TRD工法

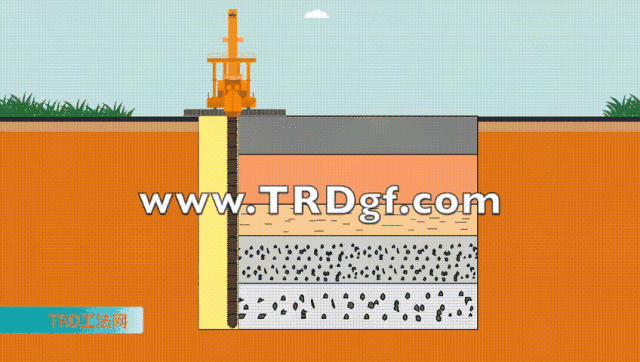

      TRD工法(Trench-Cutting & Re-mixing Deep Wall Method),又称等厚度水泥土地下连续墙工法,其基本原理是利用链锯式刀具箱竖直插入地层中,然后作水平横向运动,同时由链条带动刀具作上下的回转运动,搅拌混合原土并灌入水泥浆,形成一定强度和厚度的墙。


北京全鑫园项目TRD工法应用


        TRD工法通过水平横向运动成墙,可形成没有接口的等厚连续墙体,其止水防渗效果远远优于柱列式地下连续墙和柱列式搅拌桩加固,其主要特点是环境污染小、成墙连续、表面平整、厚度一致、墙体均匀性好、防渗性能好、施工安全,与传统柱列式地下连续墙相比隔渗,经济性好。

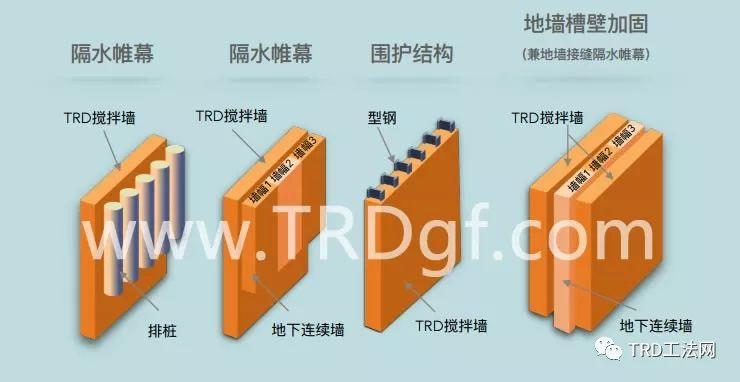

TRD工法适应粘性土、砂土、砂砾及砾石层等地层,在N值超过30击以上的密实砂层、无侧限抗压强度不大于10MPa的软岩中也具有良好的适用性。可广泛应用于超深隔水帷幕、型钢水泥土搅拌墙、地墙槽壁加固等领域。


北京全鑫园项目TRD工法应用
